14.1.18. Динамики
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |

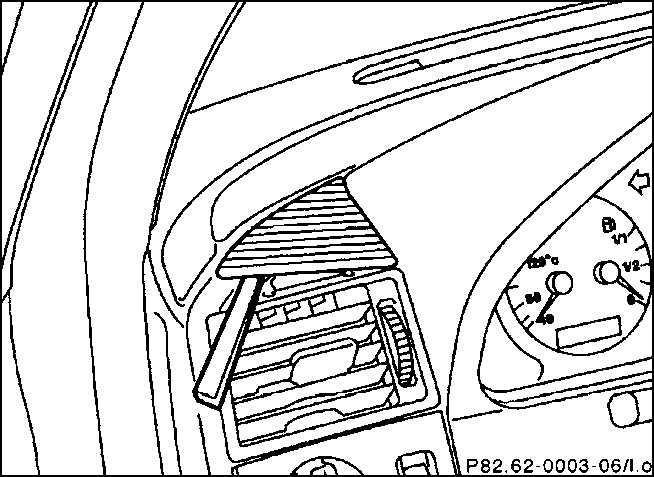

| 1. Выключите радиоприемник. Динамик
в панели приборов. |
 |
2. Приподнимите пластмассовым
клином защитный кожух правого или левого динамика. |
| 3. Достаньте динамик, разъедините
штеккерное соединение в проводящей линии. |
| 4. Отсоедините пружинные зажимы
и Извлеките динамик из защитного кожуха. |
|

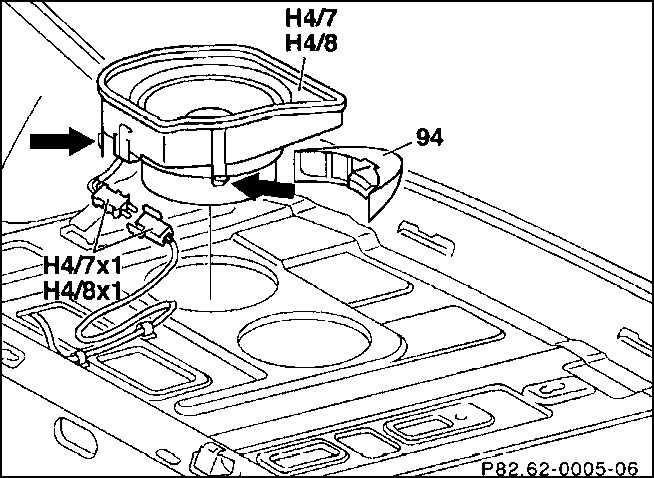

ДИНАМИК В ПРОСТРАНСТВЕ МЕЖДУ СПИНКОЙ ЗАДНЕГО СИДЕНЬЯ И ЗАДНИМ СТЕКЛОМ КУЗОВА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите сиденье в задней части
кузова автомобиля вместе со спинкой. |
| 2. Снимите внутреннюю обшивку С-стойки. |
| 3. Снимите и разберите пространство
между спинкой заднего сиденья и задним стеклом кузова. |
 |
4. Разъедините штеккерное соединение
(Н4/7х1) (слева) или (Н4/8х1) (справа), идущее к динамику. |
| 5. Снимите назад с багажника корпус
(94). |
| 6. Извлеките динамик. Для этого
разожмите удерживающие выступы. При специальном оснащении устройством
помехоподавления на обеих сторонах установлено по два динамика, которые
снимаются таким же образом. |
|

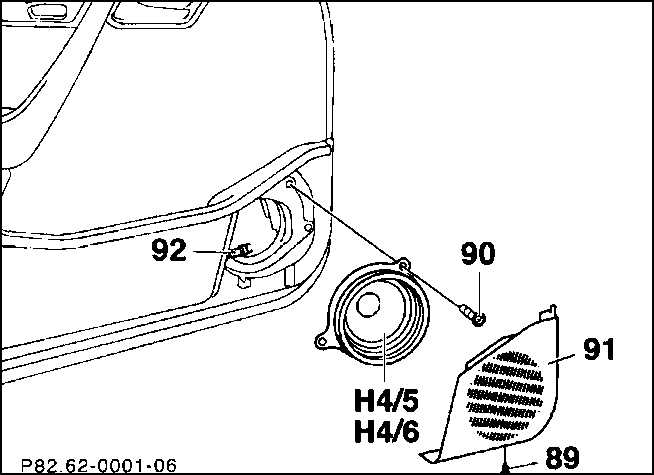

ДИНАМИКИ В ПЕРЕДНИХ ДВЕРЯХ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Вывинтите винт (89). Снимите
защитный кожух (91) динамика. |
| 2. Ослабьте винты и Извлеките динамик,
разъедините штеккерное соединение (92) в подводящей линии. |
|

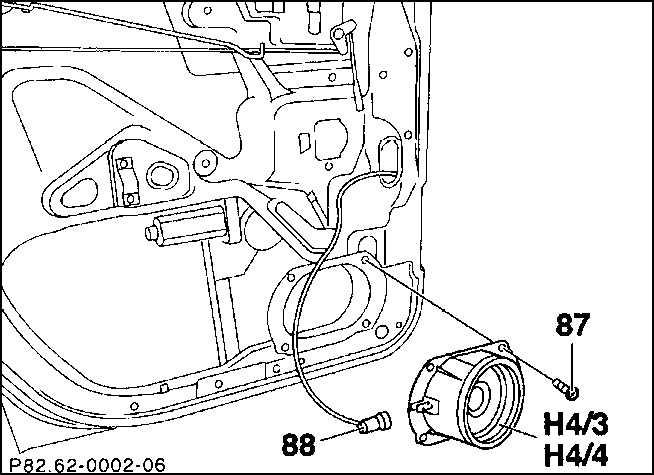

ДИНАМИКИ В ЗАДНИХ ДВЕРЯХ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите обшивку задней двери. |
|
2. Разъедините штеккерное соединение
(88), идущее к динамику, вывинтите винты (87). Снимите динамик. |
|
Установка
Установка производится в последовательности, обратной снятию.
|
