7.5.1.5. Термодатчик всасываемого воздуха
Термодатчик измеряет температуру всасываемого воздуха. Эта величина вместе с сигналом
датчика давления впускного газопровода служит для управляющего устройства мерой
количества всасываемого воздуха. Термодатчиком всасываемого воздуха является NTC-резистор
(NTC = отрицательный температурный коэффициент), сопротивление которого уменьшается
при повышении температуры.
ДВИГАТЕЛЬ ОБЪЕМОМ 2,2/ 2,5 Л
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

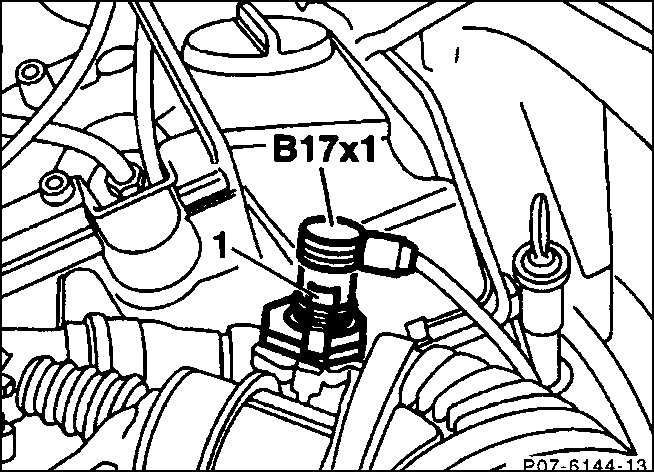

Снимите термодатчик вместе со штекером
(В17х1), для этого сожмите оба боковых фиксирующих зажима (1).
|
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините штеккер. |
| 2. Проверьте омметром сопротивление термодатчика
при различных температурах. Измеренная величина в порядке, если она
находится в пределах допуска + 5% (см.таблицу Сопротивление
термодатчика). |
| 3. Если при измерениях термодатчик не достигает
заданных значений, то его следует заменить. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Насадите кабельный штеккер (разъем). |
| 2. Проверьте на дефекты или пористость уплотнительное
кольцо круглого профиля, при необходимости замените его. |
| 3. Вставьте термодатчик вместе с уплотнительным
кольцом круглого профиля. |
| 4. Выжимайте фиксирующие зажимы наружу до тех
пор, пока она внятно (на слух) зафиксируется. |
|
Сопротивление термодатчика
|
ТЕМПЕРАТУРА
|
СОПРОТИВЛЕНИЕ
|
|
20° С
|
9670 Ом
|
|
30° С
|
6060 Ом
|
|
40° С
|
3900 Ом
|
|
50° С
|
2600 Ом
|
|
60° С
|
1760 Ом
|
|
70° С
|
1220 Ом
|
|
80° С
|
860 Ом
|
|
90° С
|
620 Ом
|
|
100 ° С
|
185 Ом
|
|
