8.2.5. Датчик всасываемого воздуха
Термодатчик измеряет температуру всасываемого воздуха. Эта величина вместе
с сигналом датчика давления впускного газопровода (система PMS-управления) служит
критерием оценки количества впускаемого воздуха. Тремодатчиком всасываемого
воздуха является NTC-резистор (NTC – отрицательный температурный коэффициент),
сопротивление которого уменьшается при повышении температуры.
Термодатчик расположен на левой стороне поперечной трубы воздушного фильтра.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

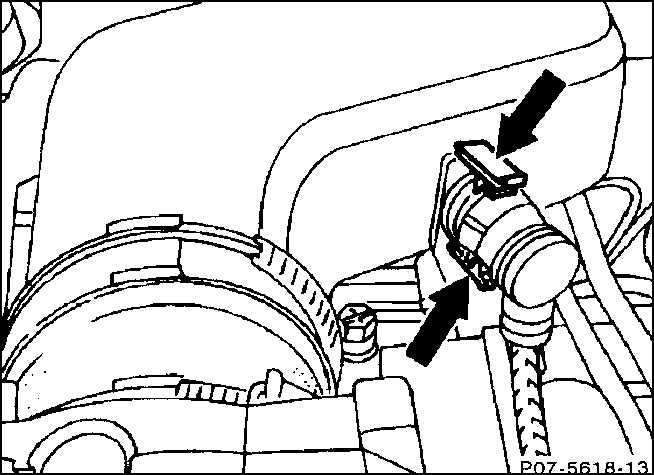

Снимите термодатчик вместе со штеккерным
разъемом, для этого сожмите обе скобы (стрелки). |
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите штеккерный разъем. |
| 2. Подвесьте термодатчик в водяной бане и медленно
нагревайте ее. |
| 3. Проверьте омметром сопротивление термодатчика.
Измеренное значение считается нормальным, если оно находится внутри
допуска 5% (см. таблицу Сопротивление
термодатчика). |
| 4. Если при измерениях термодатчик не достигает
заданных значений, его следует заменить. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Насадите штеккерный разъем провода. |
| 2. Проверьте на отсутствие повреждений и пористость
уплотнительное кольцо круглого сечения. |
| 3. Вставьте термодатчик с уплотнительным кольцом.
Выжимайте наружу скобы до тех пор, пока они не зафиксируются со щелчком. |
|
Сопротивление термодатчика
|
ТЕМПЕРАТУРА
|
СОПРОТИВЛЕНИЕ
|
|
+10° С
|
ок. 9670 Ом
|
|
+20° С
|
ок. 6060 Ом
|
|
+30° С
|
ок. 3900 Ом
|
|
+40° С
|
ок. 2600 Ом
|
|
+50° С
|
ок. 1760 Ом
|
|
+60° С
|
ок. 1220 Ом
|
|
+70° С
|
ок. 860 Ом
|
|
+80° С
|
ок. 620 Ом
|
|
