3.1.17.2. 6-цилиндровый двигатель
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

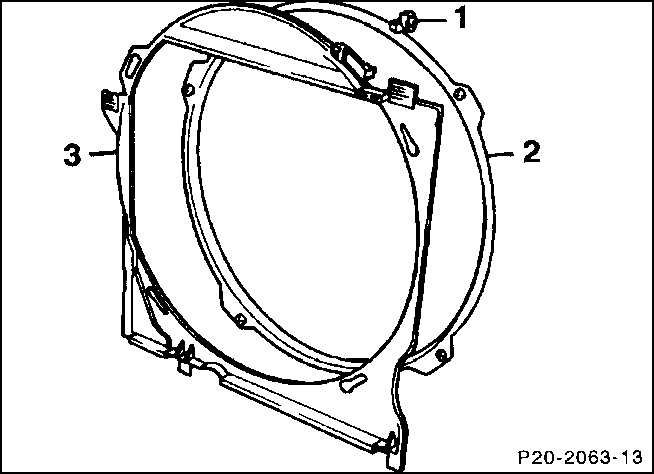

1. Вытяните фиксирующий язычок
(1) из кольца кожуха вентилятора (2). Поверните обшивку в направлении
выбитой стрелки "open" и снимите, поворачивая крыльчатку
вентилятора. |
 |
2. Ослабьте болт (16) на 1/4–1/2
оборота. Поверните гайку (5) влево, тем самым ослабьте ремень и снимите
его. Дополнительно изображенные детали: 13 – указатель регулировки,
стрелка – второе деление. |
|

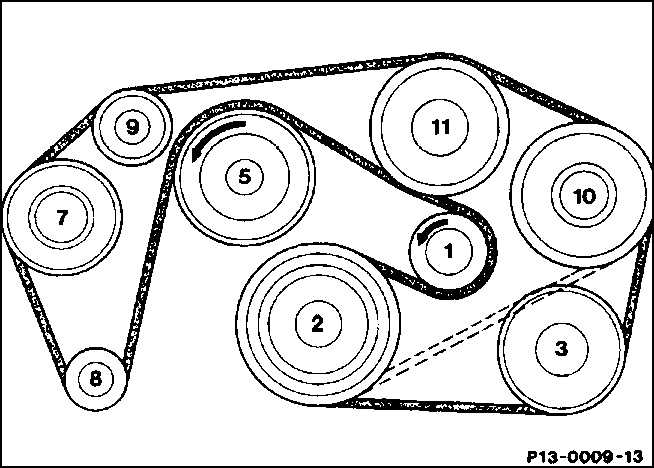

Установка
|
|
1. Натягивающий ролик
2. Ременный шкив коленчатого вала
3. Охлаждающий компрессор (кондиционер)
5. Вентилятор
7. Воздушный насос
8. Генератор
9. Направляющий ролик
10. Насос усилителя рулевого управления
11. Насос охлаждающей жидкости
Длина: 2337 мм или 2440 мм (с кондиционером) |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте профиль ременных
шкивов и натягивающего устройства на отсутствие повреждений и загрязнений,
в случае необходимости почистите или замените. При этом обращайте
внимание на выбитые места опоры натягивающего устройства и лунки на
ременных шкивах.
|
| 2. Клиновые ребристые ремни с отложениями
грязи между ребрами, ослабленными ребрами, трещинами, бахромой и сломанными
ребрами обязательно замените. |
| 3. Наложите клиновой ремень, начиная
с натягивающего ролика, согласно последовательности нумерации на рисунке.
|

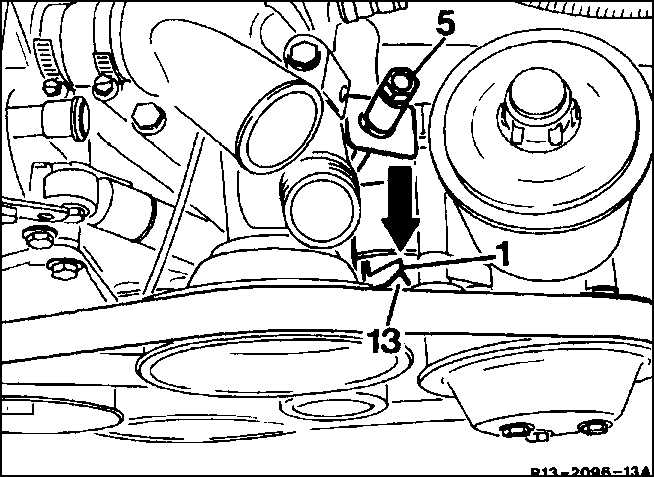

| 4. Установите указатель регулировки
на маркировку (1). |
 |

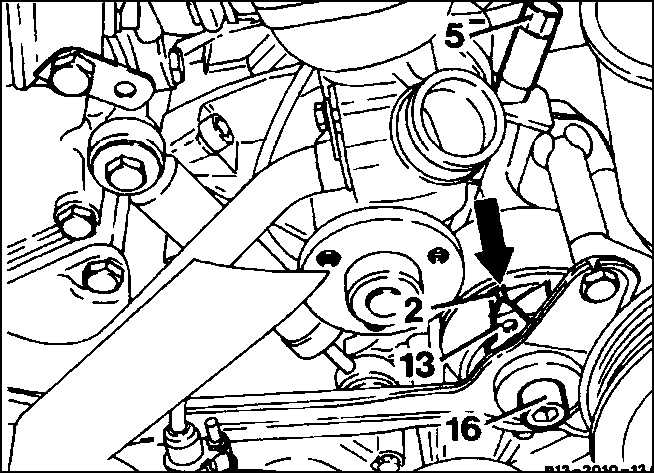

5. Поверните натяжную гайку (5)
направо, пока указатель регулировки (13) не совпадет с маркировкой
(2). |
| 6. Затяните болт (16) с моментом
75 Н.м. |
| 7. Визуально проконтролируйте посадку
ремня на ременных шкивах. |
| 8. Установите кольцо кожуха вентилятора,
поверните и зафиксируйте. |
|
|
