| 1. Снимите покрытие под ветровым стеклом.
|
| 2. Снимите устройство стеклоочистителей.
|

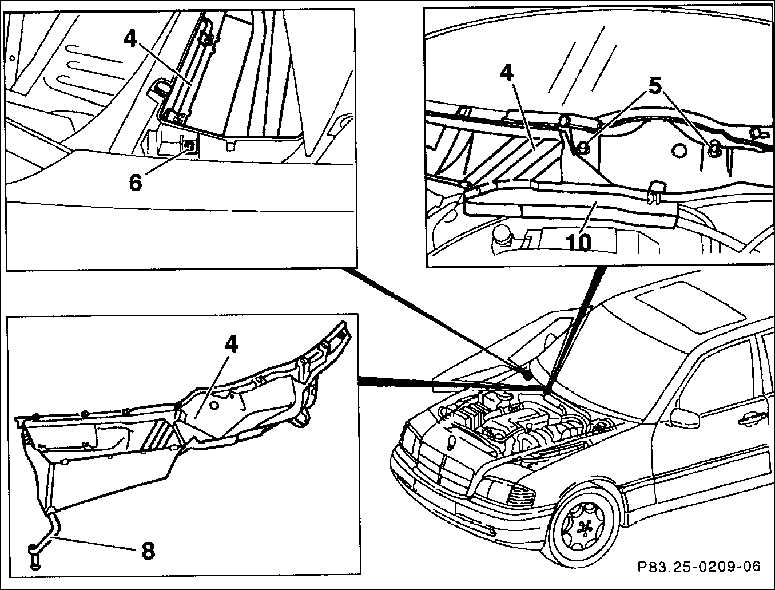

| 3. Отвинтите две резиновых опоры (5).
|

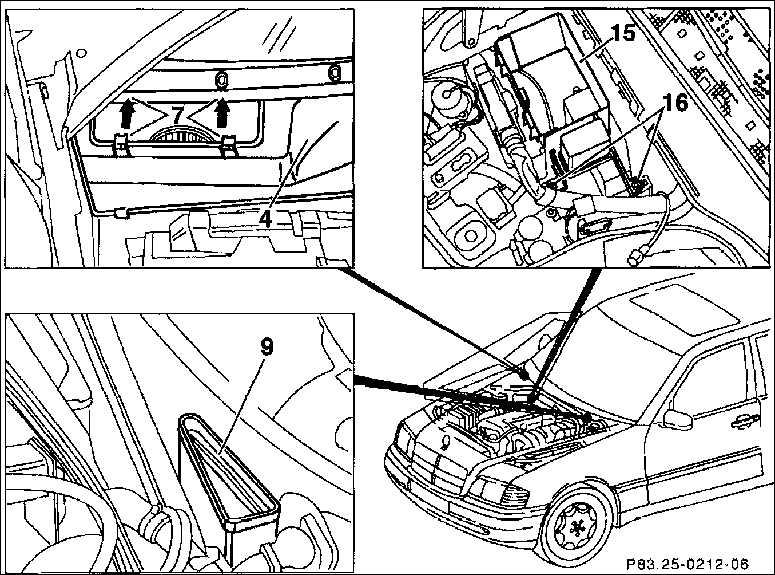

| 4. Отсоедините 4 зажима (7), выкрутите один
болт (6).
|
| 5. Отсоедините канал проводов (10).
|
| 6. Отсоедините хомут (12) топливопроводов. |
7. Выкрутите 4 винта (13), отожмите 2 пружинных
зажима и снимите среднюю часть перегородки (11).
Предупреждение
 При установке
средней части перегородки на прежнее место обращать внимание на
резиновый наконечник для подводящего шланга отопления.
|
| 8. Снимите опору прибора управления (15), для
чего выкрутите три гайки (16). |
9. Извлеките водосборник.
Предупреждение
При замене
водосборника следить за правильным положением водослива и сливного
шланга.
|
