Фара w202 [Mercedes-Benz]

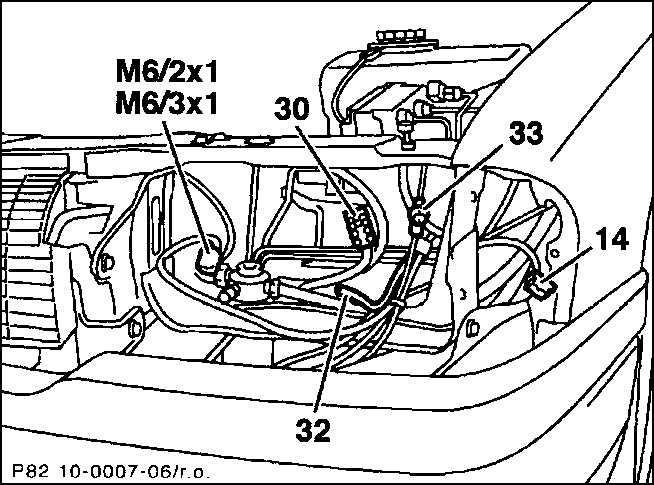

14. Штеккер для фонаря указателя поворота 30. Штеккер для освещения 32. Шланг к устройству для очистки рассеивателя фары (фароочиститель или фароомыватель)	33. Пневматический трубопровод М6/2х1, М6/3х1. Штеккер двигателя стеклоочистителя влево/ вправо

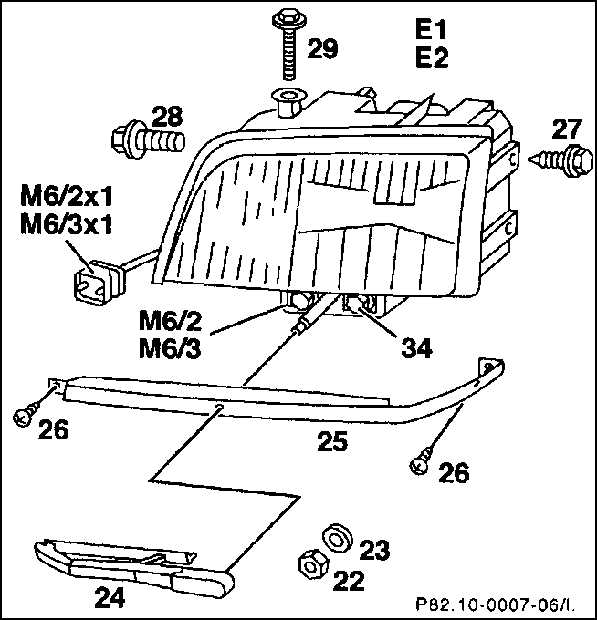

22. Гайка 23. Шайба 24. Рычаг шейки стеклоочистителя 25. Защитный кожух 26–29. Винты 34. Болт	Е1, Е2. Фары, слева/ справа М6/2, М6/3. Двигатели стеклоочистителей фар слева/справа М6/2х1, М6/3х1. Штеккеры двигателей стеклоочистителей слева/ справа

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите фонарь указателя поворота.

2. Снимите с фары электрические провода и пневматический трубопровод для регулировки по высоте.

3. Если имеется, снимите рычаг щетки стеклоочистителя (24) фары. Для этого откиньте вверх защитный кожух, отвинтите гайку (22) и снимите ее вместе с шайбой (23).

4. В зависимости от оснащения, отвинтите поперечину или боковые защитные кожухи в зоне крепления фар.

5. Выкрутите два винта (26) и отцепите защитный кожух (25) под фарой.

6. Выкрутите винты (27–29) и осторожно вытяните фару вперед. Закройте амортизатор тряпкой, чтобы не поцарапать его.

7. Если имеется, снимите шланг к устройству для очистки рассеивателя фары.

8. Если следует вынуть рассеиватель оптического элемента фары, снимите резиновое уплотнение. Извлеките из пружинных зажимов вверху и внизу две поддерживающие серьги (38). Снимите рассеиватель оптического элемента (9) вместе с уплотнением (21).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если снят, вставьте рассеиватель оптического элемента фары в корпус и одновременно вдавливайте его до тех пор, пока поддерживающие серьги вверху и внизу не зафиксируются со щелчком.

2. Заранее проверьте уплотнение на отсутствие пористости, при необходимости замените его.

3. Дальнейшая установка осуществляется в последовательности, обратной разборке.

4. После завершения сборки отрегулируйте фары в специализированной автомастерской.
