8.1.10. Трос управления газом (БД)
БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
Предупреждение
 Трос управления газом очень
чувствителен к изгибам, и поэтому при монтаже с ним нужно обращаться особенно
осторожно. Единственный легкий изгиб может привести впоследствии к его поломке
при эксплуатации автомобиля. Поэтому изогнутые тросы не следует использовать
при монтаже.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |

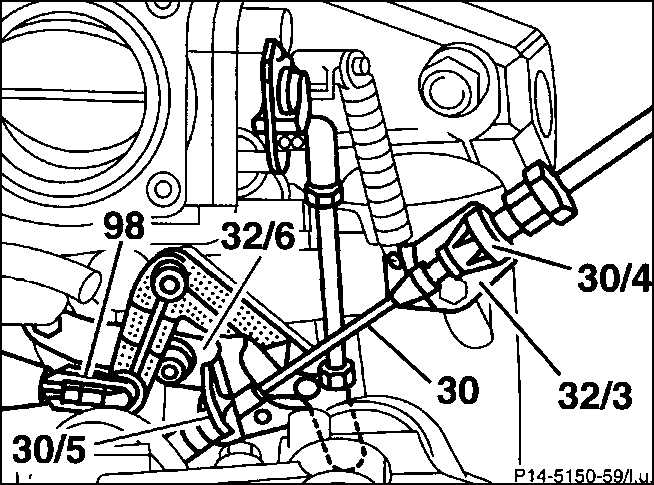

| 1. Снимите направляющий элемент (30/5). При
этом сначала вытяните из него пластмассовый ниппель. |
| 2. Отцепите трос (30) управления газом. Для
этого выведите через прорезь в кулисном рычаге (32/6) тросовый привод.
Сожмите пластмассовый пружинный зажим (30/4) и вытяните трос на опоре
(32/3). |
| 3. Снимите защитный кожух под панелью управления. |
| 4. Отцепите крепление тросового привода на рычаге
акселератора. Для этого вытяните держатель с распорным болтом. |
| 5. Выжмите наружу из внутреннего пространства
автомобиля трос газа. При этом не выдвигайте резиновую втулку. |
| 6. В комплекте снимите трос газа. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Смажьте антикоррозийной смазкой Mercedes-000
989 87 5110 трос газа между направляющим элементом и наконечником. |
| 2. Проверьте резиновую втулку на отсутствие
повреждений и пористости, в противном случае замените. |
| 3. Протяните во внутреннее пространство автомобиля
трос управления газом и навесьте его на рычаг педали акселератора. |
| 4. Смонтируйте защитный кожух под панелью управления. |
| 5. Введите через отверстие в опоре трос управления
газом, вдавите его в опору и зафиксируйте. |
| 6. Навесьте вместе с направляющим элементом
трос управления газом. Обращайте внимание на то, чтобы пластмассовый
ниппель был зафиксирован в направляющем элементе. |
| 7. Отрегулируйте трос управления газом. |
|
|
