8.1.7. Поперечная труба воздушного фильтра
БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |

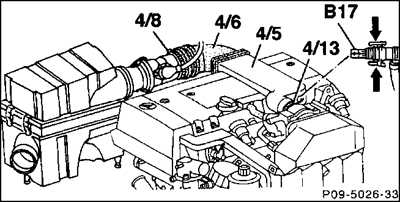

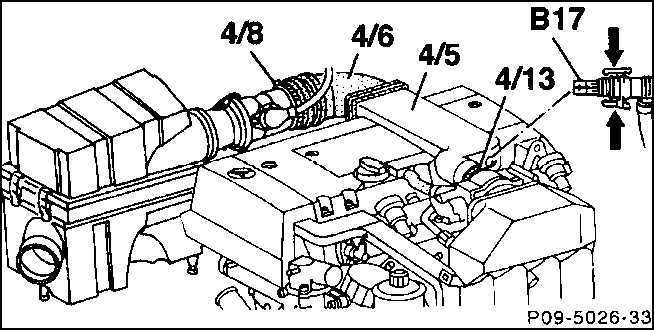

| 1. Вытяните термодатчик для впускаемого воздуха
(В17) из поперечной трубы, для этого сожмите удерживающие зажимы (стрелка). |
| 2. Навинтите хомуты (4/8), (4/13) и снимите
поперечную трубу воздушного фильтра (4/5) вместе с фасонным шлангом
(4/6). |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|

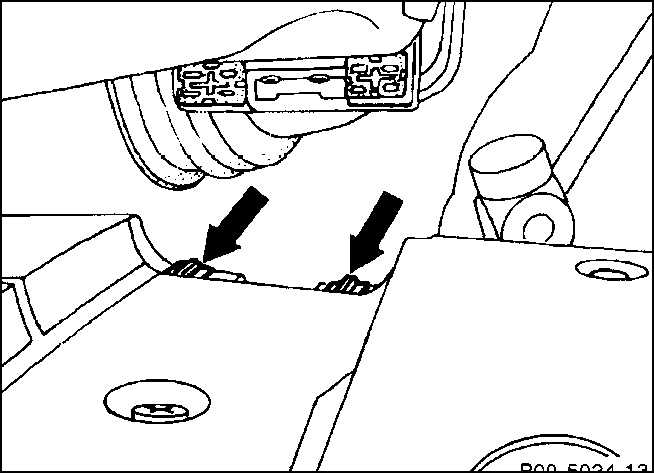

1. 4-цилиндровый двигатель: поперечную
трубу воздушного фильтра насаживайте таким образом, чтобы оба базирующих
элемента на нижней стороне сдавливались в удерживающие выступы на
кожухе проводов высокого напряжения (стрелки). |
| 2. 6-цилиндровый двигатель: поперечную
трубу воздушного фильтра насаживайте таким образом, чтобы наваренные
полые штифты вдавливались в резиновые опоры крышки головки блока цилиндров.
Полые штифты служат для вентиляции картера двигателя и для фиксирования
поперечной трубы. |
| 3. Туго затяните шланговые хомуты. |
| 4. Установите термодатчик для впускаемого
воздуха (1В17) и выжимайте наружу удерживающие зажимы до тех пор,
пока они не зафиксируются со щелчком. |
|
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |

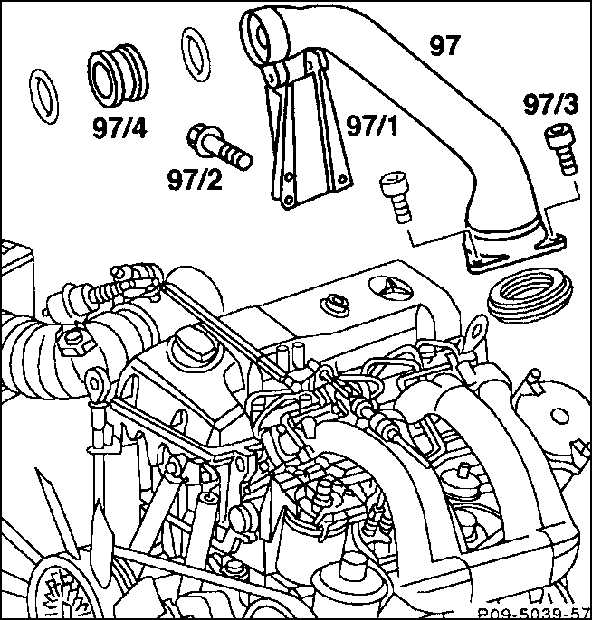

| 1. Выкрутите болты (97/3) на впускном газопроводе. |
| 2. Выкрутите болты (97/2) от держателя (97/1)
поперечной трубы воздушного фильтра. |
| 3. Снимите поперечную трубу воздушного фильтра. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте на дефекты и пористость уплотняющую
манжетку (97/4) и уплотнительные кольца круглого профиля на корпусе
гидроклапана/поперечной трубе воздушного фильтра, при необходимости
замените. |
| 2. Вставьте поперечную трубу воздушного фильтра,
установите болты во впускной газопровод. |
| 3. Привинтите держатель и затяните до отказа
болты на впускном газопроводе. |
|
|
