Насос гидроусилителя руля w202 [Mercedes-Benz]

В автомобилях с регулировкой дорожного просвета и (или) с автоматической блокировкой дифференциала используется тандемный насос гидроусилителя. Бачок с жидкостью для гидросистемы находится над насосом. При работе на гидравлическом устройстве необходимо тщательно соблюдать чистоту: малейшие загрязнения в масле могут привести к неисправностям.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если имеется, снимите всасывающий воздушный шланг на воздушном фильтре над насосом гидроусилителя.
2. Откройте крышку бачка гидроусилителя. Отберите гидравлическое масло из бачка пригодным для этого шприцем.

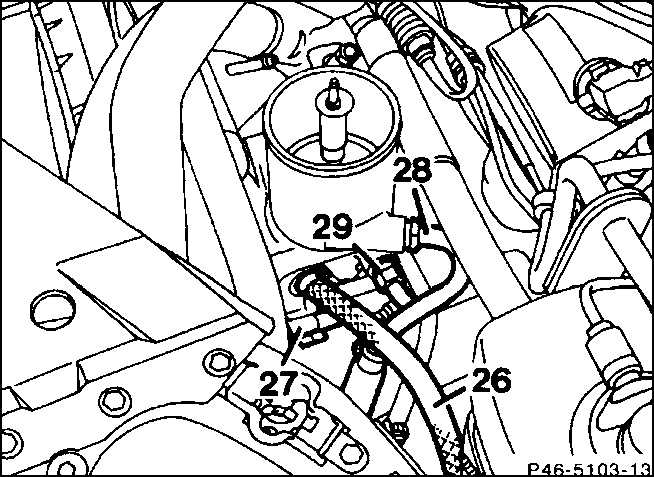

	3. Отвинтите эластичный шланг высокого давления (29), а также обратный отвод (28) и заткните места подключения чистыми заглушками. В насосе заткните также шланг высокого давления (27).
4. Шланг обратного отвода (26) пережмите пригодным для этого зажимом, например, струбциной, и отвинтите его. Заткните подключение заглушкой.

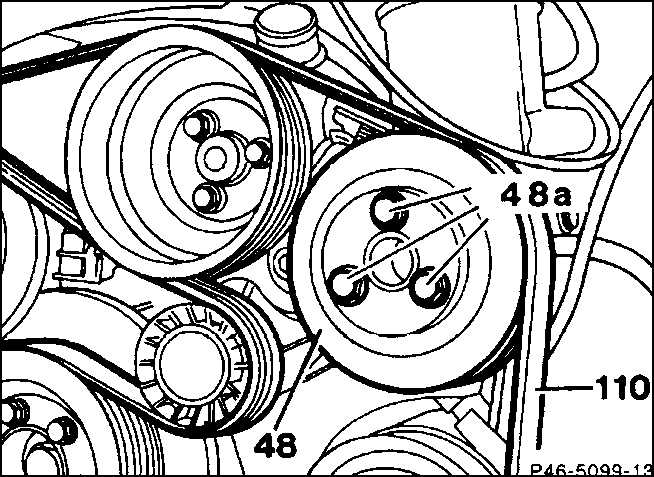

	5. Отпустите болты (48) на шкиве ремня, но не отвинчивайте их.
6. Снимите клиновой ребристый ремень.
7. Отвинтите болты и снимите шкив.

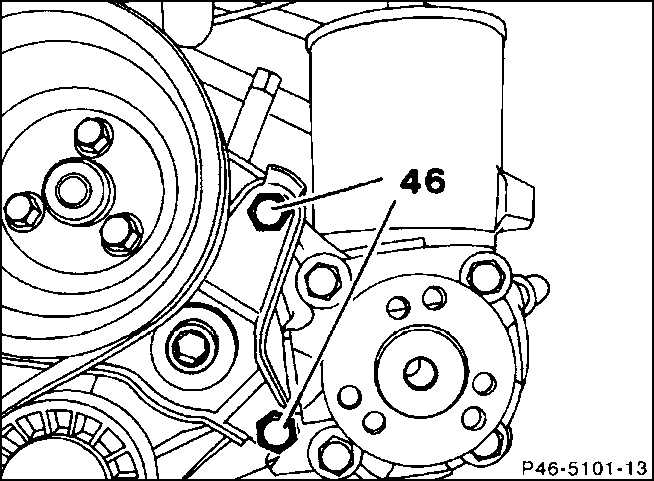

	8. Отвинтите болты (46), удерживая нижний болт снизу.

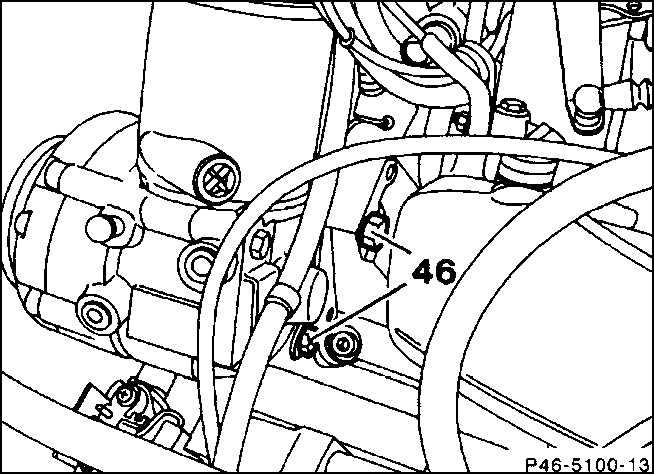

	9. Отвинтите болты (46) и снимите насос.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Привинтите насос к кронштейнам.

2. Затяните усилием руки крепление шкива ремня.

3. Поставьте клиновой ребристый ремень.

4. Затяните 3 болта шкива клинового ремня с моментом 30 Н.м.

5. Удалите заглушки и привинтите гидропроводы с моментом около 30 Н.м.

6. Наполните бачок маслом для гидросистемы до уровня примерно 10 мм от верхнего края. На 1 секунду заведите двигатель, затем остановите его. Долейте масло в бачок, насос не должен засасывать воздух. Правильно установите уровень масла.

7. Регулировка дорожного просвета: автомобиль Приподнимите сзади, чтобы колеса были не нагружены. Запустите двигатель, дайте некоторое время ему поработать, затем остановите. При заглушенном двигателе правильно установите уровень масла. Затем опустите автомобиль и нагрузите багажник грузом около 120 кг. Запустите двигатель, установите средние обороты, в течение 20 с оставьте двигатель работать. Установите уровень масла.

8. Поставьте всасывающий воздушный шланг воздушного фильтра. После пробной поездки осмотрите герметичность подключения на насосе, при необходимости, немного подтяните разъемы.
