Клапаны дизель w202 [Mercedes-Benz]

Если детали управления клапаном будут использованы вновь, их нужно установить на прежние места. Чтобы избежать путаницы деталей, изготовьте панель для их хранения.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите головку блока цилиндров и положите на деревянные планки так, чтобы клапаны поддерживались снизу.
2. Снимите маслоотражательные колпачки.
3. Откиньте в сторону головку блока цилиндров и извлеките клапаны из направляющих.
4. Почистите клапаны.

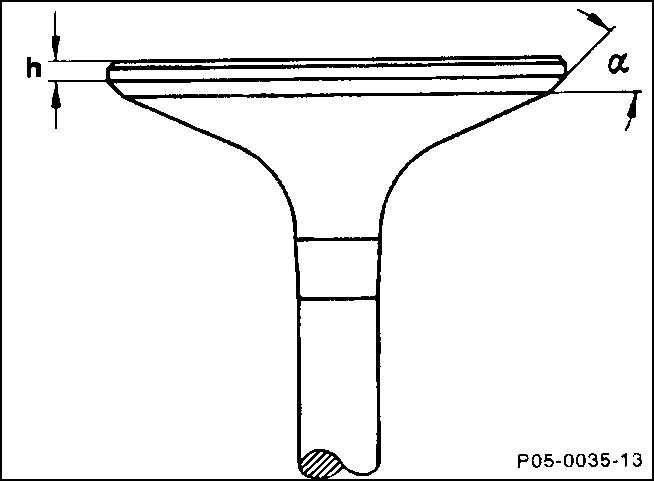

	5. Клапаны с прогоревшими тарелками, со слишком малой высотой (h) тарелки клапана, изношенными или поцарапанными стержнями следует заменить. Предельное значение (h) см. в таблице Размеры клапанов.

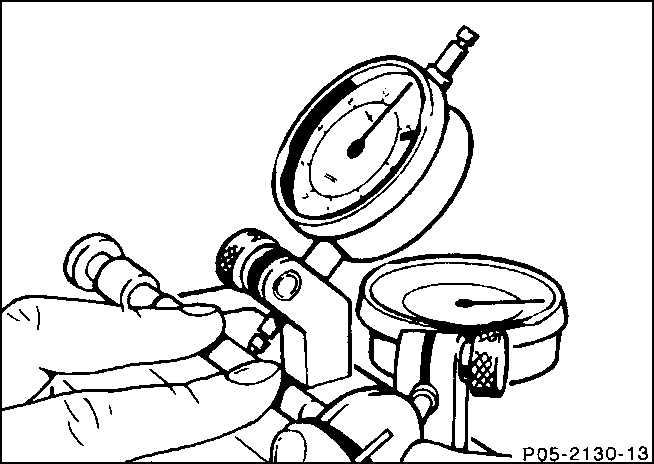

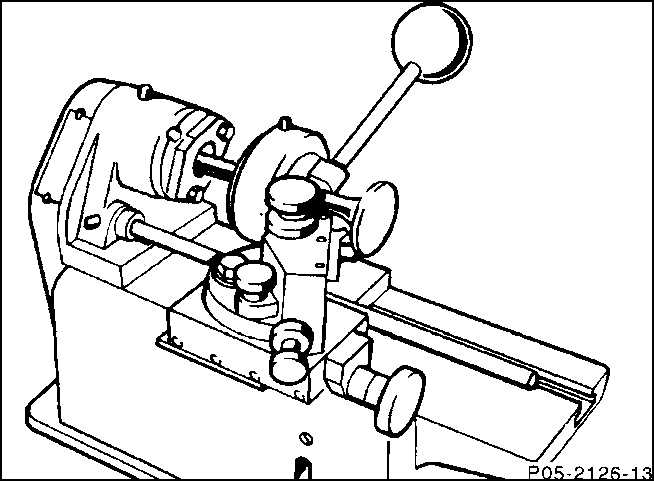

	6. Ремонтная мастерская может проверить стержень клапана на биение и произвести доработку угла опорной поверхности клапана. Максимальное биение стержня клапана и седла клапана: 0,03 мм.

Предупреждение

При любых операциях по обработке клапанов следует иметь в виду, что угол тарелки клапана составляет а = 45° + 15°.

Указание: стержень и шток клапана для двигателей объемом 2,2/2,5 л имеют 3 кольцевых выточки.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой клапана проверьте направляющие клапана и, при необходимости, доработайте седло клапана.

2. Зачистите стержень клапана в месте прилегания деталей штока.

3. Слегка смажьте стержень клапана и направляющую клапана моторным маслом и установите клапан.

4. Установите новые маслоотражательные колпачки.

5. Установите пружину клапана.

6. Установите все остальные клапаны, не перепутайте впускной и выпускной клапаны.

7. Установите тарельчатый толкатель.

8. Установите головку блока цилиндров.

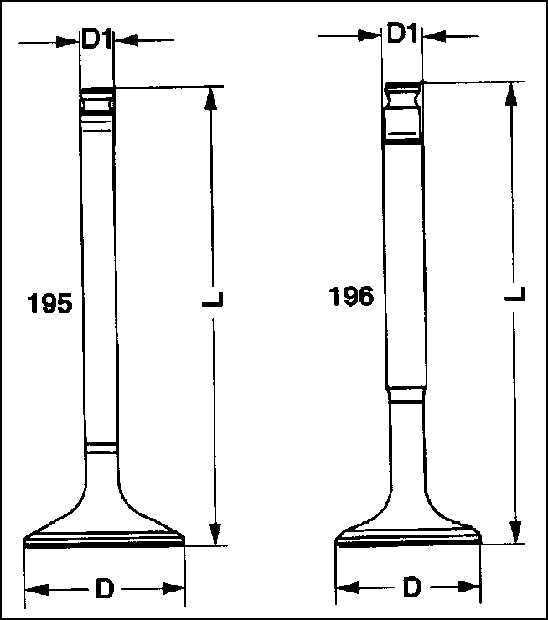

Размеры клапанов

ВПУСКНОЙ КЛАПАН (195)	ВЫПУСКНОЙ КЛАПАН (196)
Двигатели объемом 2,0 л
D = 37,9 – 38,1 мм	D = 34,9 – 35,1 мм
D1 = 7,97 – 7,955 мм	D1 = 8,960 – 8,945 мм
L = 106,4 мм	L = 106,4 мм
h (новый) = 1,75 – 2,05 мм	h (новый) = 1,75 – 2,05 мм
h (предельн.) = 1,6 мм	h (предельн.) = 1,6 мм
Двигатели объемом 2,2 / 2,5 л
D = 29 мм	D = 26 мм
D1 = 6 мм	D1 = 6 мм
