Гидравлическая муфта вентилятора w202 [Mercedes-Benz]

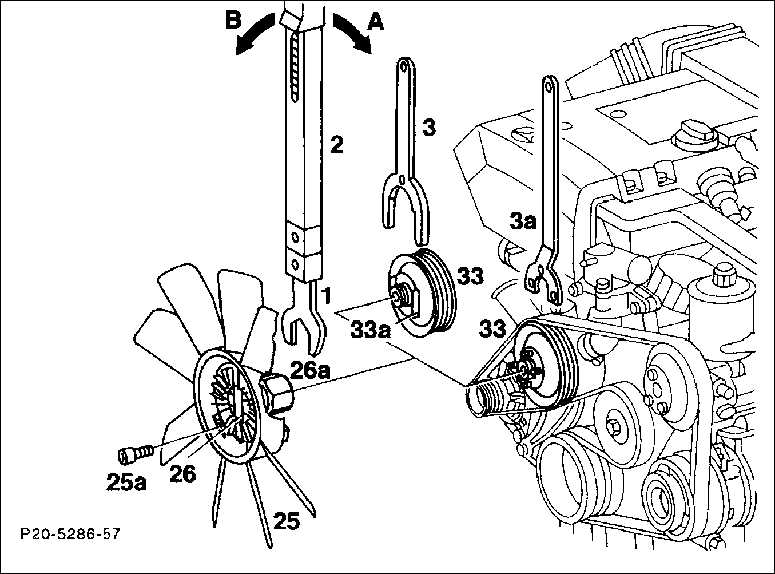

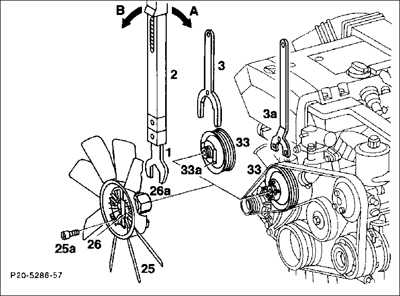

1. Насадка рожкового гаечного ключа
2. Динамометрический гаечный ключ
3. Контропора у шкива с плоской стопорной шайбой
3а. Контропора у шкива с болтами, имеющими внутренний шестигранник
25. Вентилятор

25а. Болт 6 х 14, 10 Н.м.
26. Уплотнительное кольцо
26а. Накидная гайка
33. Шкив
33а. Плоская стопорная шайба
А – Откручивание
В – Завинчивание

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Открутите рожковым ключом накидную гайку, при этом посредством контропоры зажмите шкив насоса для подачи охлаждающей жидкости.

Предупреждение

Гайка имеет левую резьбу.

2. Вытяните гидравлическую муфту вместе с вентилятором.

3. Выкрутите 3 крепежных болта и отделите вентилятор от муфты.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Соедините муфту с вентилятором.

Предупреждение

Правильное монтажное положение вентилятора определяется при помощи наваренного ребра.

2. Навинтите гидравлическую муфту с моментом 10 Н.м.

3. Вставьте гидравлическую муфту вместе с вентилятором и привинтите с моментом в 40 Н.м. Для этого требуется динамометрический гаечный ключ с насадкой рожкового гаечного ключа.

Предупреждение

Гайка имеет левую резьбу.

6-ЦИЛИНДРОВЫЙ БЕНЗИНОВЫЙ ДВИГАТЕЛЬ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите кожух вентилятора.

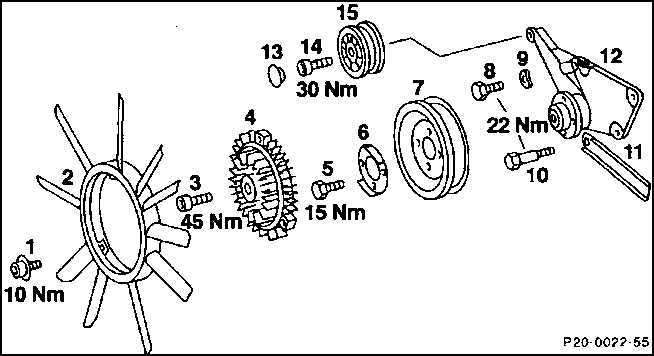

2. Выкрутите болт (3) на гидравлической муфте вентилятора. При этом удерживайте шкив от вращения в противоположную сторону при помощи самодельного ключа на лыске диска (6).

3. Извлеките вентилятор вместе с гидравлической муфтой.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Таким образом вставляйте муфту-вентилятор, чтобы наваренный номер детали находился впереди со стороны радиатора.

2. Привинтите муфту-вентилятор с моментом 45 Н.м., при этом удерживайте шкив от вращения в противоположную сторону.

3. Установите кожух вентилятора.

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ОБЪЕМОМ 2,0/ 2,2 Л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

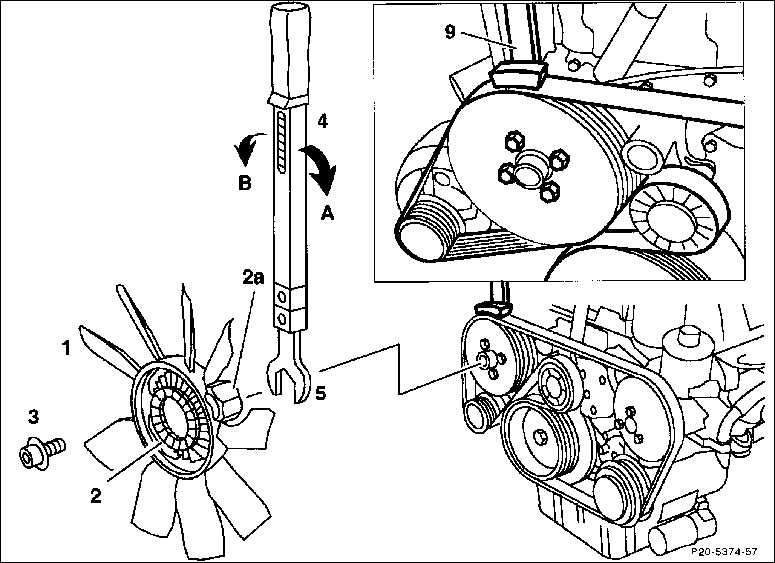

1. Отвинтите (А) накидную гайку (2а) гаечным ключом (5), при этом зафиксируйте шкив насоса системы жидкостного охлаждения посредством контропоры (9).

Предупреждение

Гайка имеет левую резьбу.

2. Извлеките вместе с вентилятором (1) гидравлическую муфту (2).

3. Выкрутите три крепежных болта (3) и отделите вентилятор от муфты.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте муфту в вентилятор системы охлаждения. При помощи выступа на кольце вентилятора определяется правильное монтажное положение вентилятора. Маркировка "VORNE FRONT" указывает в направлении движения.

2. Привинтите гидравлическую муфту вентилятора с моментом 10 Н.м.

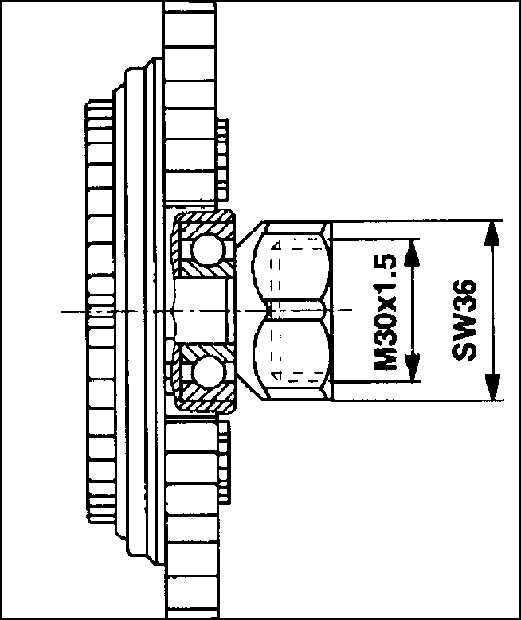

3. Вставьте муфту в вентилятор системы охлаждения и вместе привинтите их к валу насоса для подачи охлаждающей жидкости с моментом 45 Н.м. Для этого требуется динамометрический ключ с насадкой рожкового ключа 36.

Предупреждение

Гайка имеет левую резьбу.

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ОБЪЕМОМ 2,5 Л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

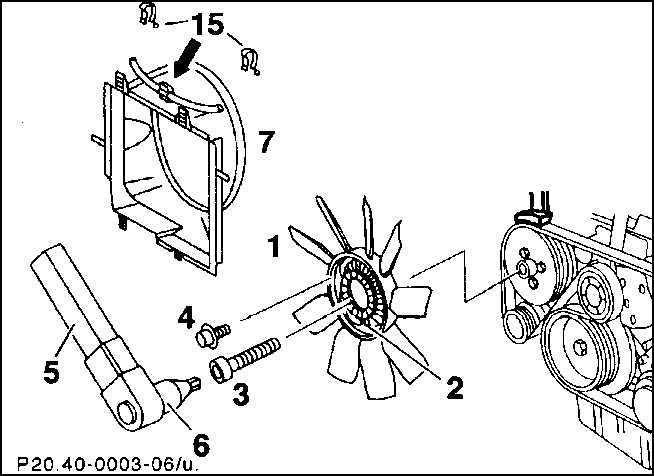

1. Снимите кожух вентилятора и уложите его над вентилятором системы охлаждения.

2. Отвинтите гидравлическую муфту вместе с вентилятором системы охлаждения, включая болт с внутренним шестигранником. При этом удерживайте шкив при помощи контропоры.

3. Вытяните вверх вентилятор (1) вместе с муфтой (2) и его кожухом.

4. Отвинтите вентилятор с четырьмя болтами (4) от гидравлической муфты.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте гидравлическую муфту в вентилятор системы охлаждения и привинтите ее с моментом 10 Н.м.

Предупреждение

Маркировка "VORNE FRONT" указывает в направлении движения.

2. Поставьте вместе муфту с вентилятором системы охлаждения и кожух вентилятора.

3. Привинтите муфту-вентилятор с моментом 45 Н.м., при этом застопорите шкив.

4. Смонтируйте и отрегулируйте кожух вентилятора.
