3.2.10. Крышка головки блока цилиндров (2,2/ 2,5 л)
Крышка головки блока цилиндров снимается, например, для разборки форсунок, распределительного
вала или головки блока цилиндров.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините провод "массы" батареи.
Предупреждение
 При этом стирается
противоугонный код радио.
|
| 2. Снимите поперечную трубу воздушного фильтра. |

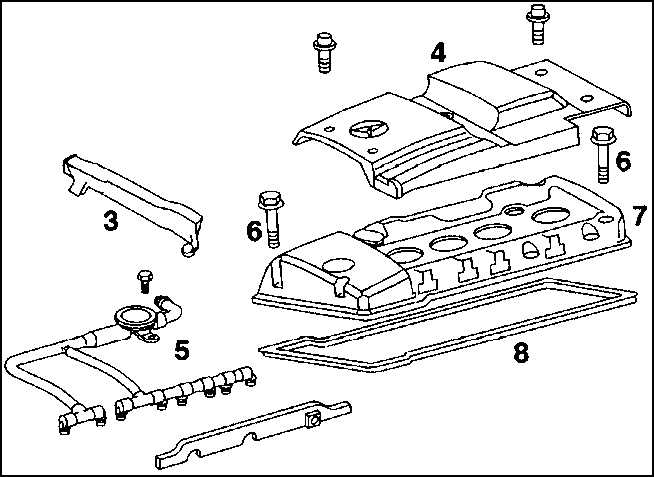

| 3. Снимите канал проводов на двигателе (3). |
| 4. Снимите верхнее покрытие (4). |
| 5. Отвинтите систему вытяжной вентиляции двигателя
(5) от головки блока цилиндров и извлеките элементы ее подсоединения.
При этом не сгибайте воздухопроводы. |
| 6. Снимите сливные маслошланги с форсунок. |
| 7. Отвинтите болты (6) крышки головки блока
цилиндров. |
| 8. Снимите крышку головки блока цилиндров (7)
с уплотнительной прокладкой (8). |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

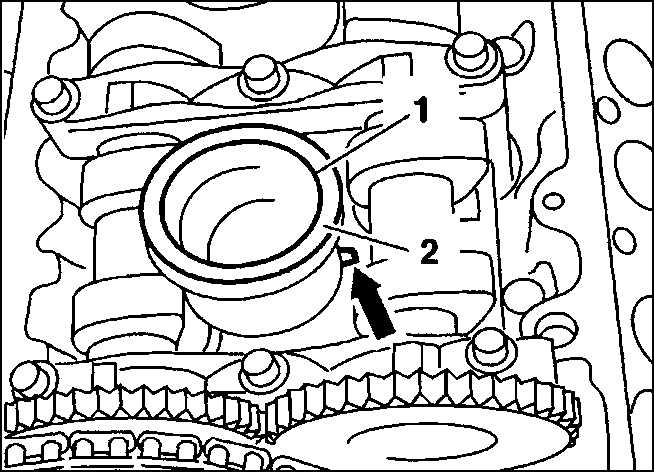

1. Перед установкой крышки головки
блока цилиндров проследите за правильностью посадки (стрелка) втулок
покрытия (1). Замените поврежденные уплотнительные кольца. |
| 2. Установите крышку головки блока
цилиндров с уплотнительной прокладкой и затяните с моментом 10 Н.м.,
т. е. не очень сильно. Замените поврежденную уплотнительную прокладку.
|
| 3. Подключите трубопроводы впрыска
горючего и сливные маслошланги. |
| 4. Подсоедините и прикрепите шланги
вытяжной вентиляции двигателя. |
| 5. Установите пластмассовое покрытие
и канал проводов. |
| 6. Установите поперечную трубу воздушного
фильтра. |
| 7. Подсоедините кабель массы батареи
(–). |
| 8. Задайте противоугонный код для
радио. |
| 9. Запустите двигатель и проверьте
на маслонепроницаемость. |
|
|
