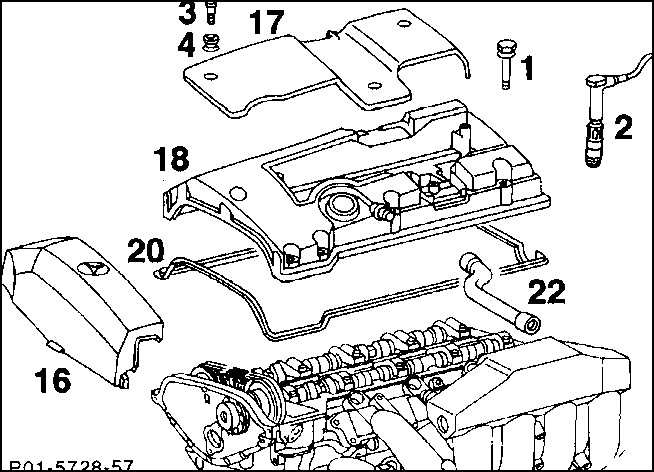

3.1.8. Крышка головки блока цилиндров
3.1.8.1. 4-цилиндровый двигатель
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите поперечную трубу воздушного фильтра,
для чего отпустите рукавные зажимы.
|
| 2. Снимите шланг для вентиляции двигателя (22)
с корпуса головки блока цилиндров, предварительно ослабив хомут шланга.
|
| 3. Отсоедините пружинный зажим покрытия (16)
сбоку и снимите покрытие наверх. Ослабьте болты (3) и снимите покрытие
(17).
|
| 4. Снимите все штеккеры свечей зажигания (2),
лучше с помощью специальных щипцов.
|
| 5. Отсоедините сбоку пружинный зажим крепления
провода лямбда-зонда и снимите его.
|
6. Открутите болты (1) корпуса головки блока
цилиндров.
Предупреждение
 Болты имеют
различную длину, поэтому запишите их положения для последующей сборки.
|
| 7. Снимите корпус головки блока цилиндров (18)
с уплотнительной прокладкой (20). |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте целостность уплотнительной прокладки,
в случае необходимости замените. При установке прокладки особенно
обращайте внимание на правильную посадку в задних выемках.
|
| 2. Равномерно затяните болты в корпусе головки
блока цилиндров с моментом 10 Н.м.
|
| 3. Закрепите пружинным зажимом провод лямбда-зонда.
|
| 4. Наденьте штеккеры свечей зажигания в надлежащей
последовательности.
|
| 5. Завинтите болтами и закрепите пружинными
зажимами покрытия.
|
| 6. Наденьте шланг вентиляции двигателя и зафиксируйте
шланговыми хомутами.
|
| 7. Установите поперечную трубу воздушного фильтра.
|
| 8. Доведите двигатель до рабочей температуры
и проверьте герметичность крышки головки блока цилиндров, особенно
в задних выемках и в гнездах для свечей зажигания.
|
|
|
