Масляный редукционный клапан w202 [Mercedes-Benz]

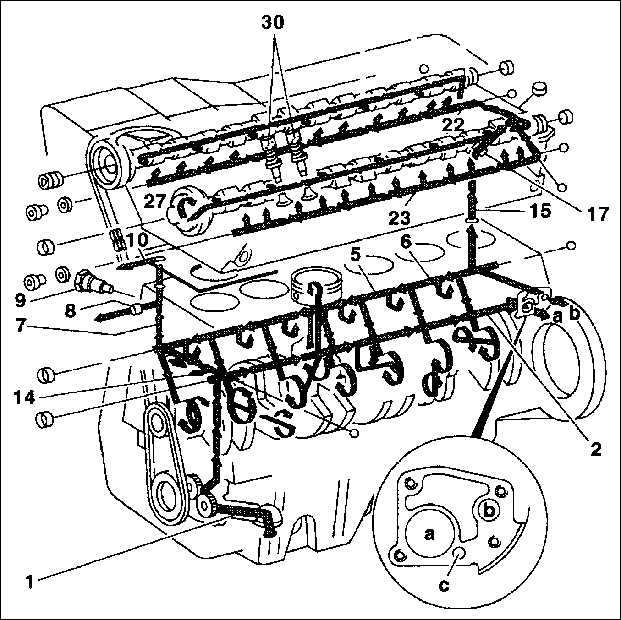

1. Масляный насос. Всасывает моторное масло через всасывающий фильтр и всасывающую трубу из масляного поддона
2. Продольный масляный канал к масляному фильтру
5. Главный масляный канал
К опорным участкам
6. Масляные жиклеры. Моторное масло впрыскивается снизу для охлаждения по направлению к основаниям поршней
7. Нагнетательный трубопровод к натяжителю цепи
8. Обратный блокировочный клапан
9. Натяжитель цепи
10. Отверстие для выхода газов в уплотнительной прокладке головки блока цилиндров
14. Масляный жиклер для управляющей цепи

15. Нагнетательный трубопровод к головке блока цилиндров
17. Масляный дроссель. Внутренний диаметр 4 мм
22. Масляный канал. Для смазки 12 тарельчатых толкателей на стороне выпуска
23. Масляный канал. Для смазки 12 тарельчатых толкателей на стороне впуска
27. Регулятор распределительного вала
30. Гидравлический тарельчатый толкатель
а. Масляный канал от масляного насоса к масляному радиатору
b. Масляный канал от масляного фильтра к опорным поверхностям
с. Сливное отверстие в масляном поддоне

Масляный редукционный клапан находится в канале между камерой всасывания и камерой сжатия масляного насоса. Если давление масла свыше 5 бар, клапан открывается, и часть масла может вливаться обратно в камеру всасывания насоса.

Если при нормальном уровне масла его давление слишком мало, проверьте клапан.

Снятие

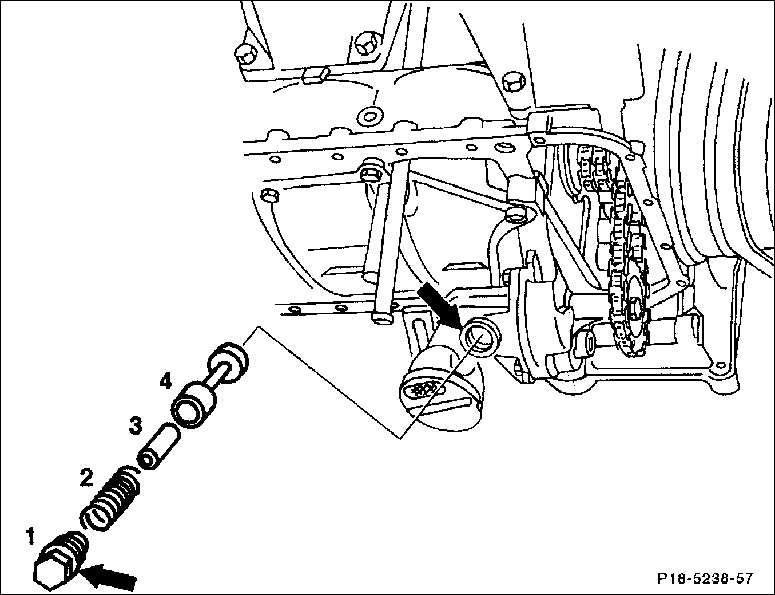

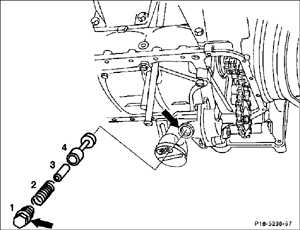

1. Винитовая пробка, SW22
2. Пружина сжатия
3. Направляющий палец
4. Поршень

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разберите масляный поддон.

2. Выкрутите винтовую пробку гаечным ключом SW22.

Предупреждение

Винтовая пробка находится под давлением пружины сжатия и может легко выпрыгнуть.

3. Извлеките пружину сжатия, направляющий палец и поршень.

Предупреждение

Тугоподвижный или заклиненный поршень можно извлечь с помощью кольцевых клещей.

4. Прочистите отверстие в масляном насосе и продуйте сжатым воздухом.

5. Поршень отверстия масляного насоса несколько раз передвиньте взад-вперед. Если поршень передвигается с трудом, слегка выровняйте его полировочным полотном.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если заменяете поршень, то проверьте легкость его хода в отверстии. При необходимости, удалите заусенцы в поршне наждачным полотном.

2. Установите поршень с направляющим пальцем и новой пружиной сжатия.

3. Завинтите винтовую пробку без уплотнительного кольца и затяните с моментом 50 Н.м.

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

Масляный редукционный клапан находится в соединительном канале между камерами сжатия и всасывания масляного насоса. Если давление превышает 5 бар, клапан открывается, и часть масла переливается во всасывающую камеру. Клапан следует проверять, если при нормальном уровне масла его давление слишком низкое.

Снятие

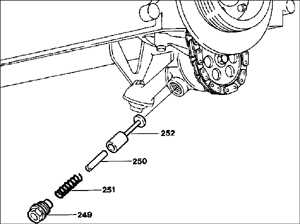

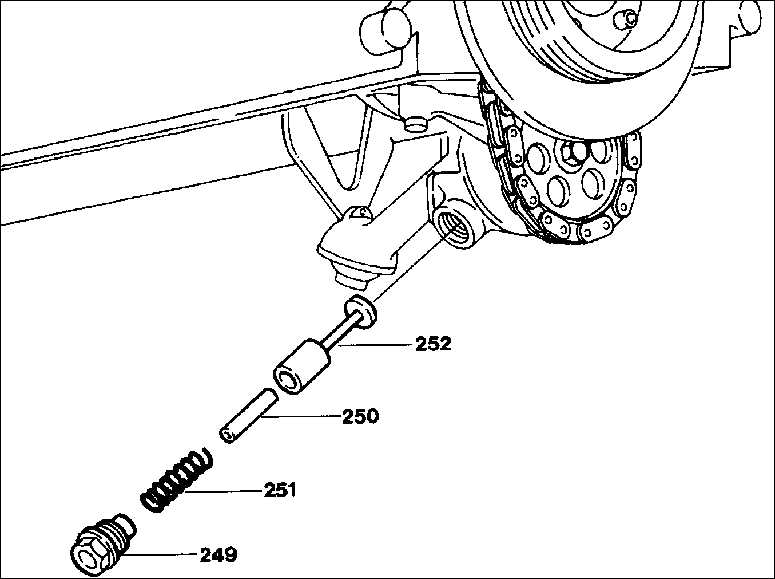

249. Винитовая пробка, 50 Н.м.
250. Направляющий палец
251. Пружина сжатия
252. Поршень

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите масляный поддон.

2. Выкрутите винтовую пробку.

Предупреждение

Винтовая пробка находится под давлением пружины сжатия и может легко выпрыгнуть.

3. Извлеките пружину сжатия, направляющий палец и поршень.

Предупреждение

Тугоподвижный или заклинивший поршень вынимайте с помощью наружной кольцевой цанги.

4. Прочистите цилиндр масляного насоса и продуйте сжатым воздухом.

5. Несколько раз подвигайте взад-вперед поршень в цилиндре масляного насоса. Если поршень тяжело движется в цилиндре, то слегка отполируйте поршень на тканевом притире.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если поршень заменяется новым, проверьте новый поршень на легкость хода в цилиндре. В случае необходимости удалите заусенцы на поршне наждачным полотном.

2. Установите поршень с направляющим пальцем и новой пружиной сжатия.

3. Вкрутите пробку без уплотнительного кольца и затяните с моментом 50 Н.м. Винтовая пробка уплотняется конусной посадкой.
