а. Вентиляционное отверстие диаметром 3 мм

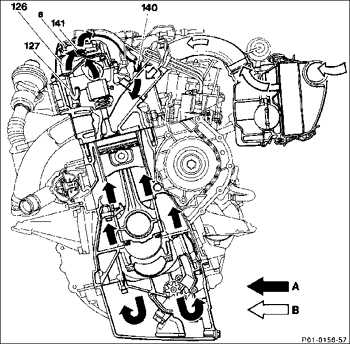

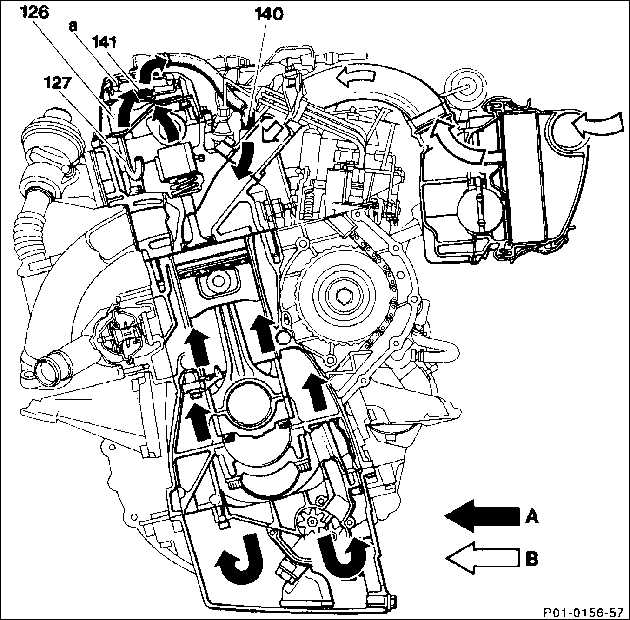

А. Продувные газы
В. Свежий воздух
Горячие газы устремляются через маслоотделитель (126) в крышку головки блока цилиндров
и через трубопровод (140) во всасывающие патрубки. В маслоотделителе (126) масло
отфильтровывается и течет через рециркуляционную трубу (127) назад к головке блока
цилиндров.
Клапан регулировки давления в крышке головки блока цилиндров предотвращает
возникновение в двигателе слишком высокого разрежения.

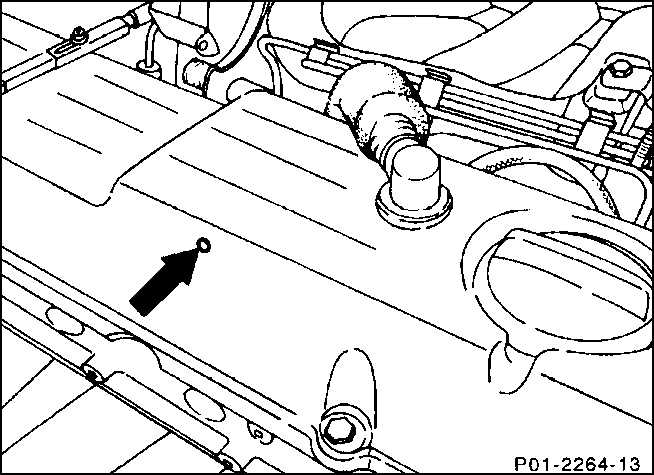

Для вентиляции пространства мембраны в клапане
регулировки давления в крышке головки блока цилиндров предусмотрено вентиляционное
отверстие (стрелка). Оно не должно быть засорено грязью или консервантами.
