Прибор HHT для тестирования электронного оборудования автомобиля w210 [Mercedes-Benz]

13.2.2. Прибор HHT для тестирования электронного оборудования автомобиля

Тестер ННТ (Hand-Held-Tester) позволяет быстро и точно обнаруживать и проверять неисправности электронных систем. В модели Е-класса установлено большое количество таких систем с возможностью диагностики – от ABS до климат-контроля. Контроллер каждой системы подключен к диагностическому разъему, находящемуся в моторном отсеке. С помощью прибора на станции ТО диагностика может проводиться при обнаружении неисправностей, в ходе ремонта, при передаче автомобиля владельцу или при пробных поездках. Нажатием кнопки активируется программа проверки, которая записана в сменном проверочном модуле. Обнаруженные во время экспресс-проверки неисправности той или иной электронной системы затем могут быть детально проанализированы в ходе подробных диагностических проверок. Причина неисправности отображается на дисплее прибора.

С контроллеров электронных систем могут быть считаны также те неисправности, которые возникали в ходе эксплуатации, но к моменту проверки на станции ТО внешне не проявляются. Таким образом, удается получить информацию о скрытых дефектах. В памяти сохраняется также режим работы двигателя или автомобиля, когда была зафиксирована та или иная неисправность. Если неисправность случается повторно, электронные приборы фиксируют технические данные при первом и последнем возникновении, а также учитывают частоту повторения.

Контроллеры оснащены экстренными программами, которые позволяют действовать системе даже при выходе из строя, например одного датчика. Некоторые из этих электронных систем функционируют настолько слаженно, что водитель может даже не замечать возникновения неисправности.

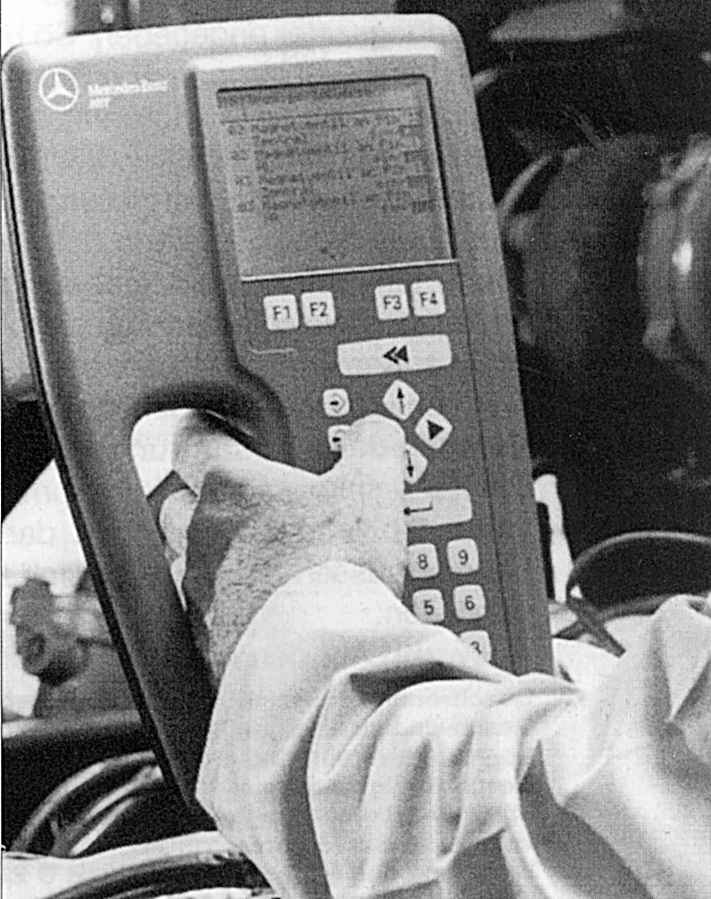

Рисунок
