10.16.1. Снятие комбинации приборов
1. Разблокируйте систему регулировки рулевой колонки и выньте полностью рулевое колесо вперед.
|
|

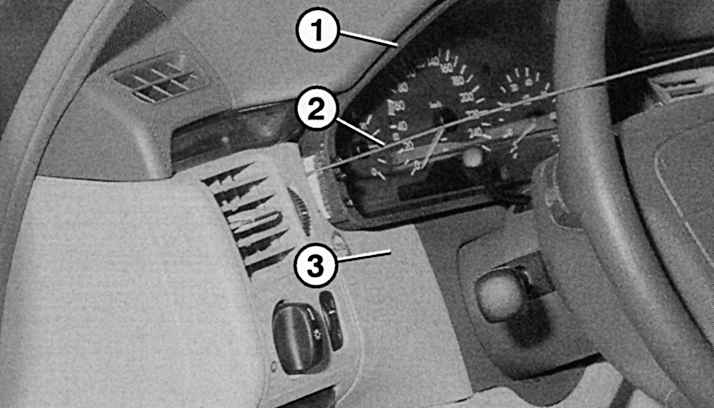

Рис. 9.34. Комбинацию приборов (1) можно вынуть из панели приборов (3) с помощью двух приспособленных крючков (2), например из велосипедных спиц. Не забудьте вытянуть до конца рулевое колесо
|
2. С левой стороны снимите нижнюю панель, закрывающую комбинацию приборов ( рис. 9.34). 3. Нажмите на комбинацию приборов сзади в направлении рулевого колеса.
|
|

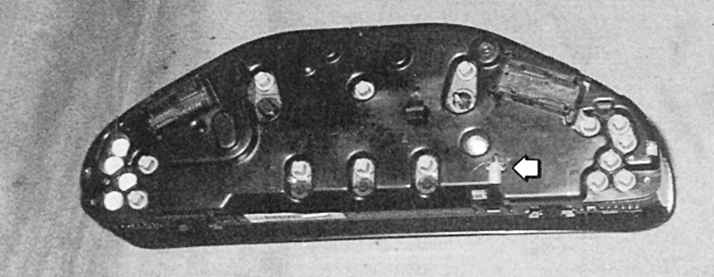

Рис. 9.35. Лампы накаливания без цоколей (стрелка) установлены в пластиковых патронах, которые закреплены на комбинации приборов на так называемых байонетных зажимах. Для снятия этих мелких деталей лучше воспользоваться пинцетом
|
4. Можно вынуть ее с помощью двух специально согнутых велосипедных спиц. Спицы осторожно вставьте сверху комбинации, продвиньте сбоку до нижнего угла и заведите согнутые концы, повернув на 90 °. Если крючки зацепились за комбинацию приборов, вытяните его ( рис. 9.35). 5. Подняв скобу на обоих штекерных разъемах, отсоедините разъемы.
6. Осторожно выньте сбоку комбинацию, стараясь не оставить царапин на верхней поверхности панели приборов.
|
ПРАКТИЧЕСКИЕ СОВЕТЫ
Неисправности комбинации приборов
Если отказали какие-либо указатели комбинации приборов, сначала следует проверить блок предохранителей. Для проверки и ремонта приборов есть специальные ремонтные мастерские
|
|
