12.13.5. Снятие обивки двери
1. Опустите стекло.
|
|

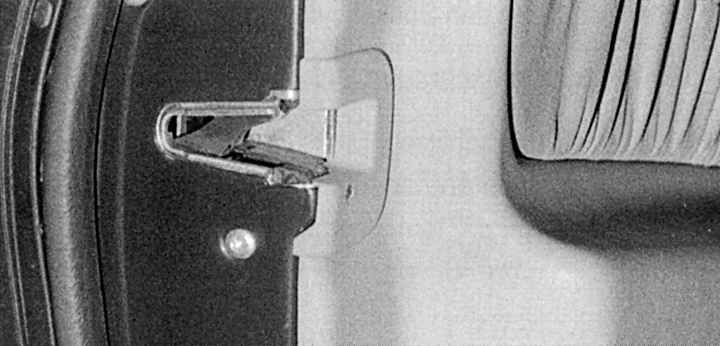

Рис. 11.27. Снятие облицовки замка
|
2. Выверните болт крепления облицовки замка и снимите облицовку вниз ( рис. 11.27).
|
|

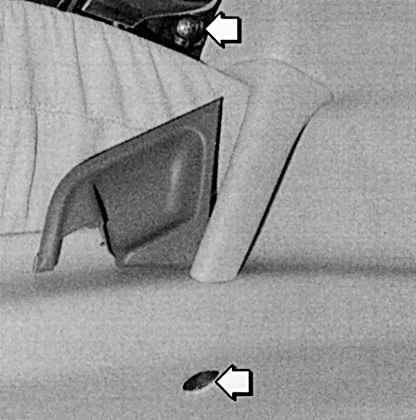

Рис. 11.28. Стрелками показаны болты крепления ручки открывания двери и подлокотника
|
|
|
Рис. 11.29. Передняя дверь со снятой обивкой — изолирующая пленка уже снята: 1 – обивка двери с фиксаторами, решеткой динамика и ручкой открывания двери изнутри; 2 – чашка ручки открывания двери; 3 – облицовка замка двери; 4 – боковая подушка безопасности; 5 – тяга привода открывания двери; 6 – вакуумный шланг системы центральной блокировки
|
3. Широким подходящим инструментом подденьте чашку 2 ( рис. 11.29) ручки открывания двери ( рис. 11.28). Инструмент установите сверху. 4. Выверните два болта чашки.
5. Выньте заглушку винта под подлокотником, затем выверните винт с крестовым шлицем.
6. Подходящим предметом осторожно отожмите обивку 1 двери по периметру. По возможности располагайте инструмент ближе к фиксаторам.
7. Вверху у уплотнительной рейки проема стекла нажмите обивку вверх.
8. Снимите обивку.
9. Снимите облицовку 3 механизма замка и выньте механизм.
10. При необходимости отсоедините контакты электропроводки.
|
ПРАКТИЧЕСКИЕ СОВЕТЫ
При повреждении обивки двери
Если изолирующая пленка за обивкой двери повреждена, ее необходимо заменить. В противном случае обивка будет намокать и размягчаться.
Внешняя и внутренняя уплотнительные рейки проема стекла двери зафиксированы жестяными скобами
|
|
