10.19. Провода и предохранители

В автомобилях Mercedes отдельные провода, как правило, собраны в жгуты и заключены в черную оплетку, что затрудняет поиск необходимого провода. Помочь сориентироваться могут в этом случае многочисленные штекерные разъемы, точное положение которых и число входящих проводов указано в схемах электрооборудования. Сечение провода подбирается в зависимости от мощности потребителя: для контрольной лампы достаточно площади сечения 0,5 мм2, для стартера необходим провод 16 мм2. Слишком тонкий провод может перегреваться, в результате чего падает напряжение. В результате до фар, например, доходит не 12 В, а 10 или даже 9,5 В — их свет тусклый.

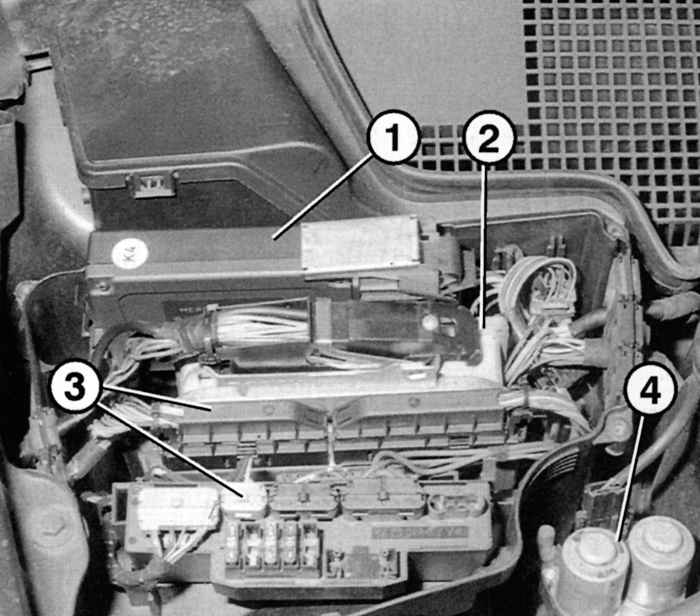

Рис. 9.36. Расположение монтажного блока: 1 – контроллер ABS/ETS; 2 – контроллер EDS; 3 – контактные разъемы для различных электронных приборов (в зависимости от комплектации); 4 – сдвоенные клапаны системы отопления

К большинству потребителей подключены два провода. Но обычно проследить путь к батарее или генератору можно только для одного из них. Другой провод часто уже в нескольких сантиметрах присоединен к металлическим деталям кузова, двигателя или коробки передач. Это наглядный пример того, как автомобилестроители использовали для своих целей физический принцип, согласно которому металлические детали, называемые автоэлектриками «массой», проводят ток. Таким образом, экономится большое количество проводов на замыкание цепи от потребителя к отрицательной клемме батареи, передавая эту функцию «массе». Если какой-либо потребитель не работает, часто причиной является потерянный контакт с «массой». В этом случае контакт с «массой» этого потребителя осуществляется через обходные пути, что вызывает нарушения в общей системе. Для работы с электрооборудованием нужна определенная выдержка. Таблицы предохранителей и электросхемы, представленные в этой книге, помогут вам во всем разобраться. Монтажный блок (рис. 9.36) расположен под крышкой, защищающей от влаги и брызг, в задней правой части моторного отсека.

Отрицательный провод аккумуляторной батареи соединяется с «массой»

Подвод тока к потребителю осуществляется по проводу, путь которого с большими или меньшими затруднениями можно проследить до аккумуляторной батареи, что также отражено на электросхемах. Обратную цепь обеспечивают проводящие электричество металлические детали кузова или двигателя. Так экономится большое количество проводов. В некоторых случаях для обратной цепи все же требуется короткий провод — обычно когда потребитель располагается непосредственно на металлических деталях. Эти, так называемые провода «массы» всегда ведут к точкам или контактам «массы», распределенным по кузову и к которым присоединяются на резьбовых соединениях концы проводов.

Отрицательная клемма аккумуляторной батареи соединена с кузовом или с «массой», как называют автоэлектрики. Всегда помните об этом: «минус» соединяется с «массой».
