11.2.1. Принцип действия кондиционера
|
|

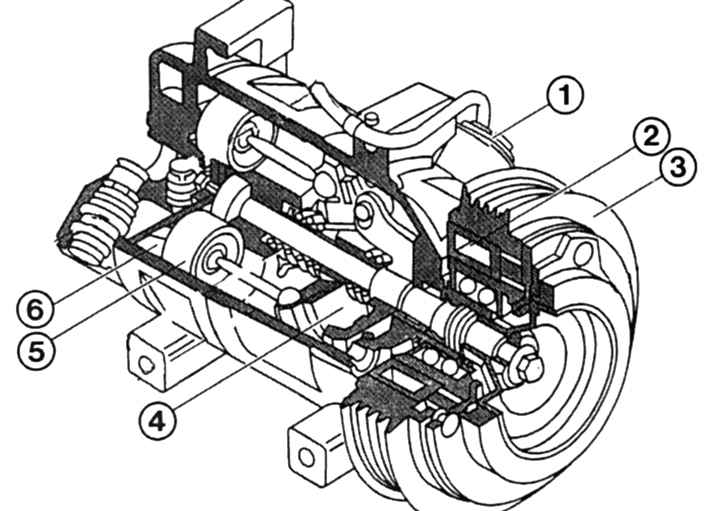

Рис. 10.5. Компрессор (в разрезе) с качающимися дисками и шестью поршнями: 1 – главный регулирующий клапан; 2 – электромагнитная муфта; 3 – ременный шкив; 4 – качающийся диск; 5 – поршень; 6 – камера сжатия
|
На автомобиле устанавливается компрессор с качающимися шайбами. Он расположен с левой стороны двигателя и служит для сжатия под давлением хладагента (около 1 кг), находящегося в газообразном состоянии. Компрессор приводится в действие ременной передачей от коленчатого вала. При сжатии в компрессоре хладагент переходит в жидкое состояние и подается в испаритель, расположенный в корпусе отопителя под панелью приборов. Там хладагент испаряется снова с поглощением энергии, благодаря чему образуется холод. Протекающий мимо испарителя воздух охлаждается о его пластины. Затем хладагент снова подается в компрессор ( рис. 10.5). Для его лучшей конденсации после сжатия перед конденсором установлены два дополнительных вентилятора. Мощность охлаждения кондиционера регулируется электроникой и зависит от температуры наружного воздуха, температуры в салоне и заданного значения желаемой температуры. Дополнительная информация о кондиционере
|
|

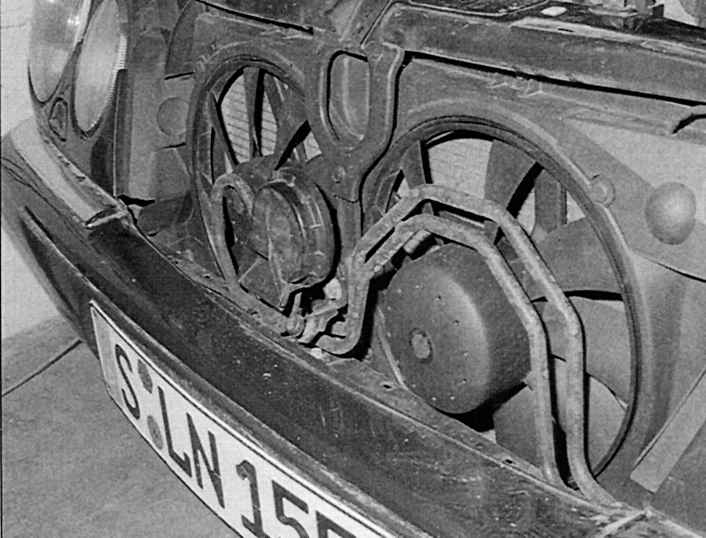

Рис. 10.6. Доступ к обоим дополнительным вентиляторам открывается после снятия облицовки радиатора
|
В дополнительных вентиляторах ( рис. 10.6) предусмотрены две скорости. При давлении охлаждающей жидкости 20 бар срабатывает выключатель. Затем срабатывает реле, и дополнительные вентиляторы получают напряжение через предварительные резисторы. При температуре охлаждающей жидкости более +107 °С вентиляторы работают с максимальной частотой вращения. При включении компрессора сразу изменяется настройка оборотов холостого хода двигателя, для того чтобы он не остановился. Компрессор потребляет около 9 кВт.
Во избежание термической перегрузки двигателя при температуре охлаждающей жидкости около +115 °С компрессор отключается.
Управляющее устройство кондиционера получает информацию о частоте вращения компрессора от индуктивного датчика. Данные о частоте вращения вала двигателя поступают в виде TD-сигнала от системы Motronic. Если получаемое соотношение между двумя значениями лежит вне заданной области, это может означать, что компрессор вращается с трудом и ремень привода вспомогательных агрегатов проскальзывает на шкивах. В этом случае происходит защитное отключение компрессора.
При снятии двигателя замкнутую систему циркуляции рабочей жидкости кондиционера, находящуюся под высоким давлением, не следует открывать без специального оборудования. Доливка хладагента в систему возможна только на станции технического обслуживания. Поэтому при снятии двигателя рекомендуется отвернуть от него компрессор и трубопроводы системы вместе с кронштейнами и закрепить их сбоку в моторном отсеке проволокой.
Управляющее устройство кондиционера имеет систему самодиагностики. Информация о возникших неисправностях затем может быть считана из памяти устройства на станции технического обслуживания.
|
