10.21. Монтажный блок реле и предохранителей

Монтажный блок предохранителей и реле находится с левой стороны автомобиля рядом с усилителем тормозов. В нем размещена большая часть предохранителей. Для облегчения поиска неисправности расположение предохранителей обозначено с обратной стороны крышки блока

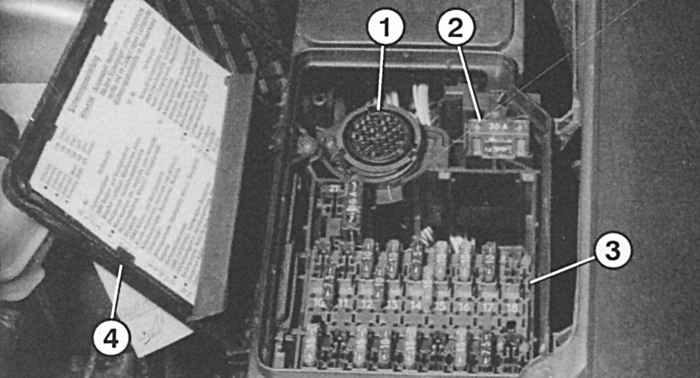

Рис. 9.38. Монтажный блок предохранителей и реле находится с левой стороны автомобиля рядом с усилителем тормозов. В нем размещена большая часть предохранителей. Для облегчения поиска неисправности расположение предохранителей обозначено с обратной стороны крышки блока: 1 – диагностический разъем; 2 – предохранители перегрузки; 3 – предохранители; 4 – крышка блока


Этот важнейший элемент электрооборудования в автомобиле находится в задней части моторного отсека слева (рис. 9.38). В нем установлено пять блоков предохранителей (F1/1–5), диагностический разъем, тактовый модуль и при наличии контроллер системы ADS. С нижней стороны блока предохранителей и реле находятся помеченные цветом штекерные гребенки. Для снятия разъема необходимо нажать сбоку сдвижные защелки. Некоторые силовые соединения имеют резьбовое крепление.
