Руководство on-line
СОДЕРЖАНИЕ

Общие сведения

Общее

Общие сведения

Техническое обслуживание

Ключи

Двери

Сиденья

Системы безопасности

Ремни безопасности

Воздушная подушка безопасности

Инструкция по технике безопасности

Оборудование салона

Замок зажигания

Световой поворотный выключатель

Регулировка дальности света

Комбинированный переключатель

Зеркала

Солнцезащитные козырьки

Автоматическая зажигалка

Внутреннее освещение

Сдвижной люк

Обогрев заднего стекла

Электроподъемники стекол

Управление автомобилем

Стояночный тормоз

Трогание с места и переключение передач

Установка рычага выбора (БД)

Переключатель выбора режима движения (БД)

Управление движением

Круиз-контроль

Расход масла и топлива

Капот двигателя

Блок вентиляции, кондиционер

Несколько советов при покупке автомобиля

Перебитые номера

Покупка старого автомобиля

Долговечность автомобиля

О параллельности мостов автомобиля и прицепа

Подготовка автомобиля к зиме

Шины

Двигатель

Масло

Аккумулятор

Система зажигания

Кузов

Стекла

Расходные материалы

Техническое обслуживание

Через 12 месяцев или 15 000 км пробега

Двигатель

Передний мост и рулевое управление

Тормозная система, шины, колеса

Кузов и другое оборудование

Электрическая система

Дополнительно через каждые 60 000 км пробега

Через каждые 2 года

Через каждые 3-4 года

Работы по техническому обслуживанию

Двигатель и система выпуска отработанных газов

Коробка предач/ главная передача

Передний мост/ рулевое управление

Тормоза/ шины

Кузов/ внутреннее освещение

Уход за автомобилем

Мойка автомобиля

Уход за окрашенными поверхностями

Уход за пластмассовыми деталями

Уход за стеклами и резиновыми уплотнениями

Уход за легкосплавными дисками

Ремни безопасности

Антикоррозионная защита

Консервация моторного отсека

Уход за обивкой кресел

Запуск двигателя от вспомогательного аккумулятора

Буксировка автомобиля

Подъем автомобиля

Инструменты, применяемые для технического обслуживания

Двигатели

Бензиновый двигатель

Введение

Идентификационный номер

Двигатель

Снятие

Установка

Вентиляция двигателя

Функционирование

Автомобили с кондиционером

Нижняя крышка моторного отсека

Крышки литых отверстий

Натяжитель цепи

Крышка головки блока цилиндров

4-цилиндровый двигатель

6-цилиндровый двигатель

Головка блока цилиндров

4-цилиндровый двигатель

Двигатель обьемом 2,2 л

6-цилиндровый двигатель

Распределительные валы

4-цилиндровый двигатель

Снятие и установка

Контроль/ регулировка основного положения

6-цилиндровый двигатель

Гидравлические тарельчатые толкатели

Маслоотражательные колпачки

Клапаны

Направляющие клапаны

Седла клапанов в головке блока цилиндров

Компрессия

Клиновый ремень

4-цилиндровый двигатель

6-цилиндровый двигатель

Диагностика неисправностей (БД)

Общие замечания

Ремонтные работы без демонтажа двигателя

Капитальный ремонт двигателя

Общие замечания

Альтернативы

Демонтаж двигателя

Последовательность разборки

Дизельный двигатель

Введение

Двигатель

Снятие

Установка

Вентиляция двигателя

Функционирование

Автомобили с кондиционером

Нижняя крышка моторного отсека

Крышки литых отверстий

Натяжитель цепи

Распределительный вал

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Головка блока цилиндров

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Маслоотражательные колпачки

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Крышка головки блока цилиндров (2,2/ 2,5 л)

Гидравлические тарельчатые толкатели

Клапаны

Направляющие клапаны

Седла клапанов в головке блока цилиндров

Головка блока цилиндров и моторный блок

Компрессия

Клиновой ребристый ремень

Натягивающее устройство клинового ребристого ремня

Диагностика неисправностей

Система смазки

Введение

Спецификация моторного масла

Область применения масел/ класс вязкости

Расход масла

Контур циркуляции масла (ДД)

Масляный редукционный клапан

Масляный поддон

Бензиновый двигатель

Дизельный двигатель (2,0 л)

Дизельный двигатель (2,2 / 2,5 л)

Индикатор уровня масла

Теплообменник масло/охлаждающей жидкости

Диагностика неисправностей в контуре циркуляции масла

Система охлаждения

Контур циркуляции охлаждающей жидкости

Охлаждающая жидкость

Бензиновый двигатель

Дизельный двигатель

Автомобили с кондиционером

Антифриз для радиатора

Терморегулятор охлаждающей жидкости (термостат)

Проверка системы охлаждения

Гидравлическая муфта вентилятора

Насос системы жидкостного охлаждения

Радиатор

Кожух вентилятора

Диагностика неисправностей системы охлаждения

Диагностика неисправностей системы индикации уровня жидкости

Перегрев двигателя

Отопление, вентиляция

Введение

Кондиционер

Добавочные сопротивления

Вентилятор обогрева

Прибор обслуживания отопления

Диагностика неисправностей системы отопления

Кондиционер: не только "плюсы", но и "минусы"

Правила обслуживания кондиционера

Система зажигания

Введение

Техника безопасности при ремонте электронной системы зажигания

Катушки зажигания

Свечи зажигания

Снятие, установка, проверка

Индекс калильного числа

Устройство предварительного разогрева дизеля

Общие сведения

Проверка устройства предварительного разогрева

Общие сведения

Лампа накаливания

Якорь

Свечи накаливания

Температурный датчик охлаждающей жидкости

Термодатчик всасываемого воздуха

Самодиагностика устройства

Топливная система

Описание топливной системы

Введение

Топливный бак

Датчик уровня топлива

Топливный насос

Топливный фильтр

Воздушный фильтр

Поперечная труба воздушного фильтра

Впускной газопровод

Трос газа/ рычаг дроссельной заслонки (БД)

Трос управления газом (БД)>

Контур топлива дизельного двигателя

Предпусковой подогрев дизельного топлива

Топливный термостат

Корпус гидроклапана

Трос газа/ рычаг дроссельной заслонки (ДД)

Трос управления газом (ДД)

Система впрыска бензиновых двигателей

Системы управления двигателем PMS и HFM

Общие сведения

Принцип работы PMS

Принцип работы HFM

Самодиагностирование состояния системы зажигания и впрыска топлива

Расходомер воздуха

Термодатчик охлаждающей жидкости

Датчик всасываемого воздуха

Система вакуумных трубопроводов

Топливный распределитель с клапанными форсунками

Клапанные форсунки

Кислородный датчик (лямбда-зонд)

Диагностика неисправностей системы впрыска бензина

Что следует знать владельцу машины с инжекторным двигателем

Турбо-доктор

Система впрыска и питания дизельных двигателей

Введение

Проверка/ настройка начала подачи топлива насосом

Форсунки

Технические данные системы впрыска и питания дизеля

Диагностика неисправностей системы впрыска и питания

Система выпуска отработанных газов

Введение

Основной и средний глушители

Автомобили с катализатором

Устройство нейтрализации отработанных газов дизельного автомобиля

Три в одном - или как уберечь катализатор

Трансмиссия

Сцепление

Введение

Проверка толщины диска сцепления в смонтированном состоянии

Проверка сцепления

Подшипник муфты выключения сцепления

Удаление воздуха из системы управления сцеплением

Пробуксовочка

Диагностика неисправностей системы сцепления

Механическая и автоматическая коробки переключения передач

Введение

Коробка передач

Буксировка автомобилей, оснащенных автоматом

Проверка уровня масла в автоматической КПП

Трансмиссионное масло и фильтр

Трос управляющего давления

Шток переключения

"Автомат"

Ходовая часть

Передний мост

Введение

Амортизаторы

Общие сведения

Проверка и утилизация амортизаторов

Передние пружины

Общие сведения

Установка зазора в передних подшипниках

Стабилизатор поперечной устойчивости

Задний мост

Введение

Задние амортизаторы

Задние пружины

Полуоси

Общие сведения

Снятие полуосей/ замена резиновых манжет

Зачем нужен амортизатор

Типы амортизаторов

Дополнительная защита шаровых шарниров рулевых тяг

"Хитрые" болты и гайки

Рулевое управление

Введение

Блок надувной подушки безопасности на рулевом колесе

Рулевое колесо

Рулевая трапеция

Манжеты шарниров рулевой трапеции

Насос гидроусилителя руля

Установка развала-схождения

Легко и непринужденно

Техническое обслуживание системы рулевого управления

Диагностика неисправностей системы рулевого управления

Тормозная система

Введение

Антиблокировочная система - ABS

Дополнительное оборудование - система ASR

Технические данные тормозной системы

Накладки передних тормозных колодок

Накладки задних дисковых тормозов

Снятие и установка

Проверка толщины тормозных дисков и их бокового биения

Суппорт

Передний тормозной диск

Задний тормозной диск

Тормозная жидкость

Удаление воздуха из тормозной системы

Тормозные трубопроводы / шланги

Замена тормозных магистралей

Тормозные колодки стояночного тормоза

Регулировка стояночного тормоза

Выключатель стоп-сигнала

Диагностика неисправностей тормозов

Колеса и шины

Технические характеристики

Обслуживание колес и шин

Диагностика неисправностей шин

Кузов

Введение

Передняя дверь

Задняя дверь

Ручка передней двери

Ручка задней двери

Дверной замок

Внутренняя обшивка дверей

Передний стеклоподъемник

Стекло переднего окна

Задний стеклоподъемник

Стекло передней двери

Двигатель стеклоподъемника

Перчаточный бокс

Защитное покрытие рукоятки переключения передач

Передняя пепельница

Средняя консоль

Панель обслуживания отопления

Внутренняя обшивка А-стойки

Внутренняя обшивка С-стойки

Переднее сиденье

Заднее сиденье

Центральный замок

Общие сведения

Элементы центрального замка

Наружное зеркало/ стекло зеркала

Покрытие под приборной панелью

Передний бампер

Задний бампер

Внутреннее крыло автомобиля

Крыло автомобиля

Решетка радиатора/ эмблема Mercedes

Тяга капота двигателя

Покрытие под ветровым стеклом

Устройство подачи воздуха для обогрева салона

Водосборник

Лакокрасочное покрытие

Коррозия металла

Автомакияж

Что скрипит?

Люк

Электрооборудование

Система электрооборудования

Введение

Измерительные приборы

Техника измерений

Проверки электрооборудования

Звуковой сигнал

Замены предохранителей

Аккумуляторная батарея

Общие сведения

Необслуживаемые аккумуляторные батареи

Проверка аккумуляторной батареи

Саморазряд аккумуляторной батареи

Зарядка аккумуляторной батареи

Хранение аккумуляторной батареи

Диагностика неисправностей аккумуляторной батареи

Генератор

Общие сведения

Диагностика неисправностей генератора

Стартер

Общие сведения

Диагностика неисправностей стартера

Тяговое реле

Система освещения

Общие сведения

Лампы ближнего, дальнего и противотуманного света

Лампа в переднем фонаре указателя поворота

Лампа в заднем фонаре

Лампа в фонаре освещения номерного знака

Плафон в салоне

Фонарь указателя поворота

Фара

Общие сведения

Регулировка фар

Задний фонарь

Приборы

Приборная панель

Лампы накаливания на панели приборов

Переключатель света

Радиоприемник

Антенна

Общие сведения

Телескоп автоматической антенны

Динамики

Резиновые щетки стеклоочистителей

Общие сведения

Диагностика неисправностей щеток стеклоочистителей

Жиклеры стеклоомывателя

Моющие форсунки фар

Стеклоочиститель и его двигатель

Защити свою машину сам

Противоугонный "иммунодефицит"

Почему тускнеют фары

"Галогенки"

Электросхемы

Общая информация

Пользование электросхемами

Сокращения в электросхемах

Электрооборудование - стартер, генератор, аккумулятор (БД 111 HFM/PMS)

Ключ к схеме электрооборудования

Наружное освещение (БД, ДД)

Ключ к схеме наружного освещения

Внутреннее освещение (БД, ДД)

Ключ к схеме внутреннего освещения

Панель приборов (БД 111 HRM/ PMS/ 104 HFM)

Ключ к схеме панели приборов

Панель приборов (ДД 601/ 604/ 605)

Ключ к схеме панели приборов

Электрооборудование - стартер, генератор, аккумулятор (ДД 601/ 604/ 605)

Ключ к схеме электрооборудования

14.1.3. Техника измерений

ОБЩИЕ СВЕДЕНИЯ

Измерение напряжения

Наличие напряжения может быть доказано уже при помощи простой контрольной лампочки или индикатора напряжения. Правда, в этом случае определяется только, подается ли напряжение вообще. Для того чтобы определить величину приложенного напряжения, необходимо подключить вольтметр. Прежде всего, при использовании вольтметра нужно установить диапазон измерения, в котором предположительно находится измеряемое напряжение. Как правило, напряжение в автомобиле не превышает 14 В. Исключение составляет система зажигания: здесь вторичное напряжение системы зажигания может доходить до 30 000 В. Это высокое напряжение можно измерить только при помощи специального измерительного прибора – осциллоскопа. Прежде всего при помощи селекторного переключателя устанавливается диапазон напряжения постоянного тока DCV, в противоположность ACV-напряжению переменного тока. Затем выбирается диапазон измерения. Так как у автомобиля кроме системы зажигания отсутствует напряжение выше 14 Вольт, следует устанавливать верхний предел устанавливаемого диапазона измерения несколько выше (примерно 15–20 В). Если измеряемое напряжение заведомо значительно ниже, например, оно находится в диапазоне двух Вольт, то можно переключиться на более узкий диапазон, чтобы достигнуть большей точности отсчета. Если приложены более высокие напряжения, чем определено диапазоном измерения прибора, то последний может быть испорчен.

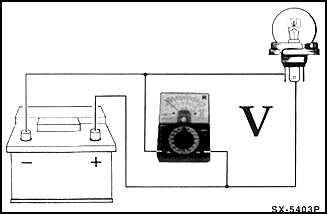

В соответствии с рисунком, подключите провода измерительного прибора параллельно потребителю. При этом красный измерительный провод подключается к проводу, идущему от положительного полюса аккумуляторной батареи, а черный измерительный провод – к проводу, соединяющему аккумуляторную батарею и корпус автомобиля, или непосредственно к массе автомобиля, например, к блоку цилиндров двигателя.

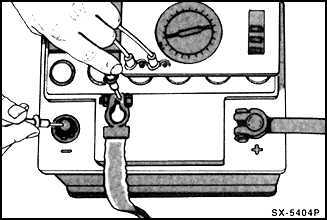

Пример контроля: если двигатель не запускается надлежащим образом, потому что слишком медленно вращается стартер, целесообразно проверить напряжение аккумуляторной батареи во время нажатия стартера. Для этого красный провод (+) вольтметра присоедините к красной клемме положительного полюса аккумуляторной батареи, а черный провод – к массе автомобиля (–). Затем поручите помощнику нажимать стартер и считайте величину напряжения. Если напряжение ниже примерно 10 В (при температуре аккумуляторной батареи +20° С), то необходимо проверить аккумуляторную батарею и, возможно, перед следующими попытками запуска двигателя зарядить ее.

Измерение силы тока

В автомобиле относительно редко требуется проверять силу тока. Для этого требуется амперметр, который также вмонтирован в комбинированный измерительный прибор.

Перед измерением силы тока измерительный прибор устанавливается на диапазон, в котором приблизительно находится измеряемая сила тока. Если это не известно, то установите наивысший измерительный диапазон и, если отсутствует индикация, последовательно переключайте прибор на более низкие диапазоны.

Для измерения силы тока необходимо разъединить электрическую цепь и в разрыв цепи подсоединить измерительный прибор (амперметр). Для этого стягивается штеккер, и красный провод (+) амперметра подключается к токопроводящему проводу. Черный провод (–) подсоединяется к контакту, к которому подключена разорванная линия. В этом случае заземляющие контакты потребителя и штеккера должны быть соединены при помощи вспомогательного провода.


Предупреждение

Ни в коем случае не измеряйте силу тока обычным амперметром в проводе, идущем к стартеру (около 150 А), или в свечах накаливания у дизельных двигателей (до 60 А). Из-за возникающих при этом высоких токов можно сжечь измерительный прибор. В автомастерских для таких измерений используется амперметр, оснащенный клещами постоянного тока. При этом токоизмерительные клещи зажимаются над изолированным электропроводом, и величина тока измеряется при помощи индукции.


Измерение сопротивления

Перед измерением сопротивления необходимо быть уверенным в том, что элемент конструкции, к которому подключен омметр, не находится под напряжением. Поэтому каждый раз заранее стаскивайте штеккер, выключайте зажигание, провод, к примеру, отключите от агрегата или отсоедините аккумуляторную батарею. В противном случае может быть поврежден измерительный прибор.

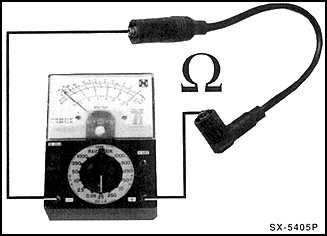

Омметр подключается к двум клеммам потребителя (нагрузке) или к двум концам электрической линии. При этом не играет никакой роли, какой провод измерительного прибора присоединяется к клеммам.

Измерение сопротивления в автомобиле подразделяется на две основные области:

Проверка вмонтированных в электрическую цепь резистора или элемента конструкции.

"Испытание на прохождение тока" в электрической линии, в выключателе или нагревательной спирали подогревателя. При этом проверяется, не разорвана ли электрическая цепь в автомобиле и поэтому подключенное электрическое устройство не может функционировать. Для измерения омметр подключается к обоим концам соответствующей электрической линии. Если сопротивление равно О, то в этом случае проходит электрический ток, т. е. электрическая линия в порядке. В случае разорванной линии измерительный прибор показывает бесконечность (в Омах).

Установка дополнительных электрических принадлежностей

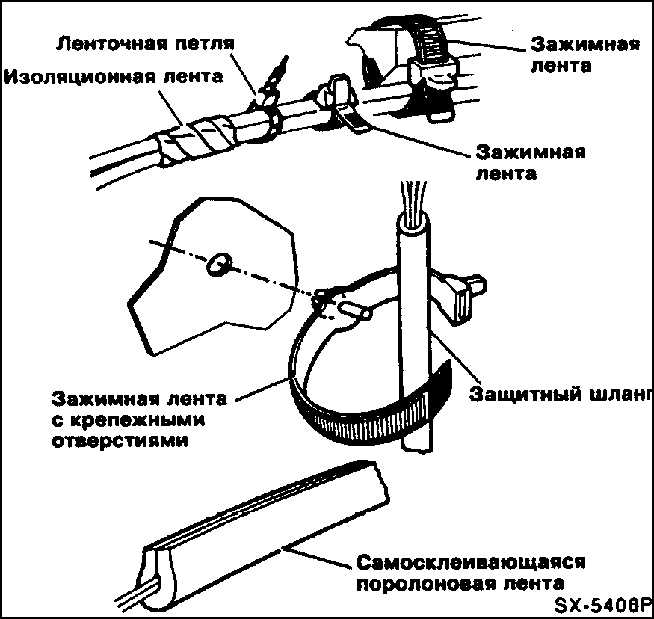

Провода, которые при установке принадлежностей должны быть уложены к вмонтированному комплекту проводов в автомобиле, по возможности, следует всегда укладывать вдоль отдельных жгутов с использованием хомутов для их крепления и резиновых втулок. Для того, чтобы предотвратить появление шумов во время езды и избежать истирания проводов, вновь уложенные провода следует укрепить при помощи изоляционной ленты, пластичной массы, ленточных хомутов для их крепления и т. п. При этом особенно следует обращать внимание на то, чтобы между трубопроводами тормозного привода и жестко уложенными проводами выдерживалось минимальное расстояние в 10 мм, а также между трубопроводом тормозного привода и проводами, которые вибрируют вместе с двигателем и другими деталями автомобиля, имелось минимальное расстояние в 25 мм.

При сверлении отверстий в кузове необходимо затем зачистить, отгрунтовать и покрыть лаком края отверстий. Неизбежно образовавшиеся при сверлении стружки следует полностью удалить из кузова.

При проведении всех монтажных работ, которые касаются электрической проводки, для того, чтобы предотвратить короткие замыкания в системе, обязательно нужно отсоединить провод массы аккумуляторной батареи (–), соединяющий ее полюс с корпусом автомобиля, и навесить его в стороне.


Предупреждение

Если от клемм аккумуляторной батареи отсоединяются провода, то при известных условиях выводятся из эксплуатации устройство запоминания неисправностей в системе управления двигателем и коробкой передач и в антиблокировочной системе, а также другие электрические устройства, как, например, радиоприемник и часы, а накопленные величины стираются.


Если устанавливаются дополнительные электрические потребители, то в каждом случае следует проверить, можно ли еще дополнительно нагружать имеющийся трехфазный генератор переменного тока. Если требуется, нужно предусмотреть установку нового генератора, имеющего сравнительно большую мощность.
