Руководство on-line
СОДЕРЖАНИЕ

Общие сведения

Общее

Общие сведения

Техническое обслуживание

Ключи

Двери

Сиденья

Системы безопасности

Ремни безопасности

Воздушная подушка безопасности

Инструкция по технике безопасности

Оборудование салона

Замок зажигания

Световой поворотный выключатель

Регулировка дальности света

Комбинированный переключатель

Зеркала

Солнцезащитные козырьки

Автоматическая зажигалка

Внутреннее освещение

Сдвижной люк

Обогрев заднего стекла

Электроподъемники стекол

Управление автомобилем

Стояночный тормоз

Трогание с места и переключение передач

Установка рычага выбора (БД)

Переключатель выбора режима движения (БД)

Управление движением

Круиз-контроль

Расход масла и топлива

Капот двигателя

Блок вентиляции, кондиционер

Несколько советов при покупке автомобиля

Перебитые номера

Покупка старого автомобиля

Долговечность автомобиля

О параллельности мостов автомобиля и прицепа

Подготовка автомобиля к зиме

Шины

Двигатель

Масло

Аккумулятор

Система зажигания

Кузов

Стекла

Расходные материалы

Техническое обслуживание

Через 12 месяцев или 15 000 км пробега

Двигатель

Передний мост и рулевое управление

Тормозная система, шины, колеса

Кузов и другое оборудование

Электрическая система

Дополнительно через каждые 60 000 км пробега

Через каждые 2 года

Через каждые 3-4 года

Работы по техническому обслуживанию

Двигатель и система выпуска отработанных газов

Коробка предач/ главная передача

Передний мост/ рулевое управление

Тормоза/ шины

Кузов/ внутреннее освещение

Уход за автомобилем

Мойка автомобиля

Уход за окрашенными поверхностями

Уход за пластмассовыми деталями

Уход за стеклами и резиновыми уплотнениями

Уход за легкосплавными дисками

Ремни безопасности

Антикоррозионная защита

Консервация моторного отсека

Уход за обивкой кресел

Запуск двигателя от вспомогательного аккумулятора

Буксировка автомобиля

Подъем автомобиля

Инструменты, применяемые для технического обслуживания

Двигатели

Бензиновый двигатель

Введение

Идентификационный номер

Двигатель

Снятие

Установка

Вентиляция двигателя

Функционирование

Автомобили с кондиционером

Нижняя крышка моторного отсека

Крышки литых отверстий

Натяжитель цепи

Крышка головки блока цилиндров

4-цилиндровый двигатель

6-цилиндровый двигатель

Головка блока цилиндров

4-цилиндровый двигатель

Двигатель обьемом 2,2 л

6-цилиндровый двигатель

Распределительные валы

4-цилиндровый двигатель

Снятие и установка

Контроль/ регулировка основного положения

6-цилиндровый двигатель

Гидравлические тарельчатые толкатели

Маслоотражательные колпачки

Клапаны

Направляющие клапаны

Седла клапанов в головке блока цилиндров

Компрессия

Клиновый ремень

4-цилиндровый двигатель

6-цилиндровый двигатель

Диагностика неисправностей (БД)

Общие замечания

Ремонтные работы без демонтажа двигателя

Капитальный ремонт двигателя

Общие замечания

Альтернативы

Демонтаж двигателя

Последовательность разборки

Дизельный двигатель

Введение

Двигатель

Снятие

Установка

Вентиляция двигателя

Функционирование

Автомобили с кондиционером

Нижняя крышка моторного отсека

Крышки литых отверстий

Натяжитель цепи

Распределительный вал

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Головка блока цилиндров

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Маслоотражательные колпачки

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Крышка головки блока цилиндров (2,2/ 2,5 л)

Гидравлические тарельчатые толкатели

Клапаны

Направляющие клапаны

Седла клапанов в головке блока цилиндров

Головка блока цилиндров и моторный блок

Компрессия

Клиновой ребристый ремень

Натягивающее устройство клинового ребристого ремня

Диагностика неисправностей

Система смазки

Введение

Спецификация моторного масла

Область применения масел/ класс вязкости

Расход масла

Контур циркуляции масла (ДД)

Масляный редукционный клапан

Масляный поддон

Бензиновый двигатель

Дизельный двигатель (2,0 л)

Дизельный двигатель (2,2 / 2,5 л)

Индикатор уровня масла

Теплообменник масло/охлаждающей жидкости

Диагностика неисправностей в контуре циркуляции масла

Система охлаждения

Контур циркуляции охлаждающей жидкости

Охлаждающая жидкость

Бензиновый двигатель

Дизельный двигатель

Автомобили с кондиционером

Антифриз для радиатора

Терморегулятор охлаждающей жидкости (термостат)

Проверка системы охлаждения

Гидравлическая муфта вентилятора

Насос системы жидкостного охлаждения

Радиатор

Кожух вентилятора

Диагностика неисправностей системы охлаждения

Диагностика неисправностей системы индикации уровня жидкости

Перегрев двигателя

Отопление, вентиляция

Введение

Кондиционер

Добавочные сопротивления

Вентилятор обогрева

Прибор обслуживания отопления

Диагностика неисправностей системы отопления

Кондиционер: не только "плюсы", но и "минусы"

Правила обслуживания кондиционера

Система зажигания

Введение

Техника безопасности при ремонте электронной системы зажигания

Катушки зажигания

Свечи зажигания

Снятие, установка, проверка

Индекс калильного числа

Устройство предварительного разогрева дизеля

Общие сведения

Проверка устройства предварительного разогрева

Общие сведения

Лампа накаливания

Якорь

Свечи накаливания

Температурный датчик охлаждающей жидкости

Термодатчик всасываемого воздуха

Самодиагностика устройства

Топливная система

Описание топливной системы

Введение

Топливный бак

Датчик уровня топлива

Топливный насос

Топливный фильтр

Воздушный фильтр

Поперечная труба воздушного фильтра

Впускной газопровод

Трос газа/ рычаг дроссельной заслонки (БД)

Трос управления газом (БД)

Контур топлива дизельного двигателя

Предпусковой подогрев дизельного топлива

Топливный термостат

Корпус гидроклапана

Трос газа/ рычаг дроссельной заслонки (ДД)

Трос управления газом (ДД)

Система впрыска бензиновых двигателей

Системы управления двигателем PMS и HFM

Общие сведения

Принцип работы PMS

Принцип работы HFM

Самодиагностирование состояния системы зажигания и впрыска топлива

Расходомер воздуха

Термодатчик охлаждающей жидкости

Датчик всасываемого воздуха

Система вакуумных трубопроводов

Топливный распределитель с клапанными форсунками

Клапанные форсунки

Кислородный датчик (лямбда-зонд)

Диагностика неисправностей системы впрыска бензина

Что следует знать владельцу машины с инжекторным двигателем

Турбо-доктор

Система впрыска и питания дизельных двигателей

Введение

Проверка/ настройка начала подачи топлива насосом

Форсунки

Технические данные системы впрыска и питания дизеля

Диагностика неисправностей системы впрыска и питания

Система выпуска отработанных газов

Введение

Основной и средний глушители

Автомобили с катализатором

Устройство нейтрализации отработанных газов дизельного автомобиля

Три в одном - или как уберечь катализатор

Трансмиссия

Сцепление

Введение

Проверка толщины диска сцепления в смонтированном состоянии

Проверка сцепления

Подшипник муфты выключения сцепления

Удаление воздуха из системы управления сцеплением

Пробуксовочка

Диагностика неисправностей системы сцепления

Механическая и автоматическая коробки переключения передач

Введение

Коробка передач

Буксировка автомобилей, оснащенных автоматом

Проверка уровня масла в автоматической КПП

Трансмиссионное масло и фильтр

Трос управляющего давления

Шток переключения

"Автомат"

Ходовая часть

Передний мост

Введение

Амортизаторы

Общие сведения

Проверка и утилизация амортизаторов

Передние пружины

Общие сведения

Установка зазора в передних подшипниках

Стабилизатор поперечной устойчивости

Задний мост

Введение

Задние амортизаторы

Задние пружины

Полуоси

Общие сведения

Снятие полуосей/ замена резиновых манжет

Зачем нужен амортизатор

Типы амортизаторов

Дополнительная защита шаровых шарниров рулевых тяг

"Хитрые" болты и гайки

Рулевое управление

Введение

Блок надувной подушки безопасности на рулевом колесе

Рулевое колесо

Рулевая трапеция

Манжеты шарниров рулевой трапеции

Насос гидроусилителя руля

Установка развала-схождения

Легко и непринужденно

Техническое обслуживание системы рулевого управления

Диагностика неисправностей системы рулевого управления

Тормозная система

Введение

Антиблокировочная система - ABS

Дополнительное оборудование - система ASR

Технические данные тормозной системы

Накладки передних тормозных колодок

Накладки задних дисковых тормозов

Снятие и установка

Проверка толщины тормозных дисков и их бокового биения

Суппорт

Передний тормозной диск

Задний тормозной диск

Тормозная жидкость

Удаление воздуха из тормозной системы

Тормозные трубопроводы / шланги

Замена тормозных магистралей

Тормозные колодки стояночного тормоза

Регулировка стояночного тормоза

Выключатель стоп-сигнала

Диагностика неисправностей тормозов

Колеса и шины

Технические характеристики

Обслуживание колес и шин

Диагностика неисправностей шин

Кузов

Введение

Передняя дверь

Задняя дверь

Ручка передней двери

Ручка задней двери

Дверной замок

Внутренняя обшивка дверей

Передний стеклоподъемник

Стекло переднего окна

Задний стеклоподъемник

Стекло передней двери

Двигатель стеклоподъемника

Перчаточный бокс

Защитное покрытие рукоятки переключения передач

Передняя пепельница

Средняя консоль

Панель обслуживания отопления

Внутренняя обшивка А-стойки

Внутренняя обшивка С-стойки

Переднее сиденье

Заднее сиденье

Центральный замок

Общие сведения

Элементы центрального замка

Наружное зеркало/ стекло зеркала

Покрытие под приборной панелью

Передний бампер

Задний бампер

Внутреннее крыло автомобиля

Крыло автомобиля

Решетка радиатора/ эмблема Mercedes

Тяга капота двигателя

Покрытие под ветровым стеклом

Устройство подачи воздуха для обогрева салона

Водосборник

Лакокрасочное покрытие

Коррозия металла

Автомакияж

Что скрипит?

Люк

Электрооборудование

Система электрооборудования

Введение

Измерительные приборы

Техника измерений

Проверки электрооборудования

Звуковой сигнал

Замены предохранителей

Аккумуляторная батарея

Общие сведения

Необслуживаемые аккумуляторные батареи

Проверка аккумуляторной батареи

Саморазряд аккумуляторной батареи

Зарядка аккумуляторной батареи

Хранение аккумуляторной батареи

Диагностика неисправностей аккумуляторной батареи

Генератор

Общие сведения

Диагностика неисправностей генератора

Стартер

Общие сведения

Диагностика неисправностей стартера

Тяговое реле

Система освещения

Общие сведения

Лампы ближнего, дальнего и противотуманного света

Лампа в переднем фонаре указателя поворота

Лампа в заднем фонаре

Лампа в фонаре освещения номерного знака

Плафон в салоне

Фонарь указателя поворота

Фара

Общие сведения

Регулировка фар

Задний фонарь

Приборы

Приборная панель

Лампы накаливания на панели приборов

Переключатель света

Радиоприемник

Антенна

Общие сведения

Телескоп автоматической антенны

Динамики

Резиновые щетки стеклоочистителей

Общие сведения

Диагностика неисправностей щеток стеклоочистителей

Жиклеры стеклоомывателя

Моющие форсунки фар

Стеклоочиститель и его двигатель

Защити свою машину сам

Противоугонный "иммунодефицит"

Почему тускнеют фары

"Галогенки"

Электросхемы

Общая информация

Пользование электросхемами

Сокращения в электросхемах

Электрооборудование - стартер, генератор, аккумулятор (БД 111 HFM/PMS)

Ключ к схеме электрооборудования

Наружное освещение (БД, ДД)

Ключ к схеме наружного освещения

Внутреннее освещение (БД, ДД)

Ключ к схеме внутреннего освещения

Панель приборов (БД 111 HRM/ PMS/ 104 HFM)

Ключ к схеме панели приборов

Панель приборов (ДД 601/ 604/ 605)

Ключ к схеме панели приборов

Электрооборудование - стартер, генератор, аккумулятор (ДД 601/ 604/ 605)

Ключ к схеме электрооборудования

7.4. Свечи зажигания

7.4.1. Снятие, установка, проверка

ОБЩИЕ СВЕДЕНИЯ

Свечи зажигания следует менять через каждые 2 года или через 30 000 км.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Охладите двигатель до температуры, которую выдерживает рука.
2. Снимите поперечную трубу воздушного фильтра.

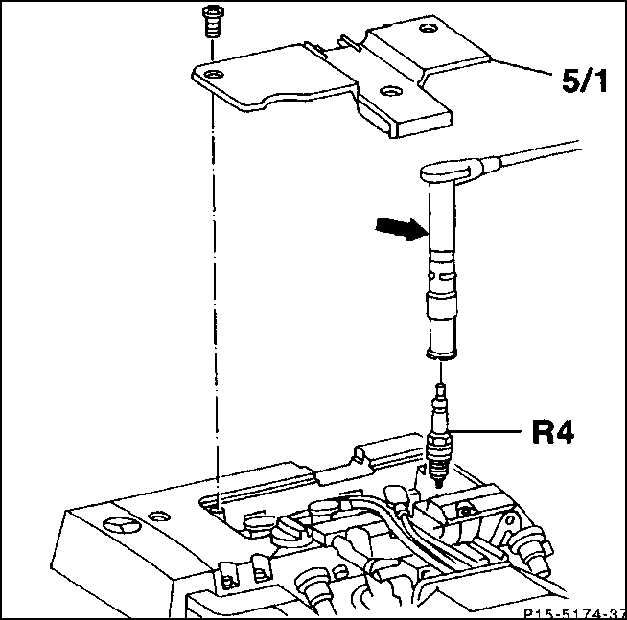

3. 4-цилиндровый двигатель: отвинтите на крышке головки блока цилиндров защитный кожух проводов высокого напряжения (5/1).

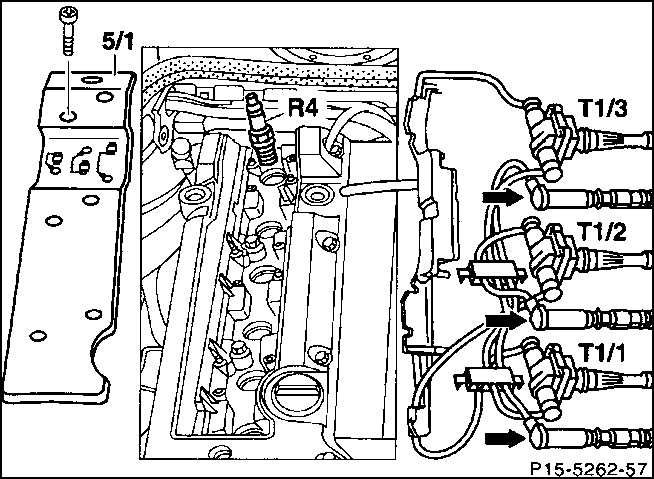

4. 6-цилиндровый двигатель: отвинтите защитный кожух проводов высокого напряжения (5/1) на крышке головки блока цилиндров. Извлеките катушки зажигания вместе с подключенными проводами цепи управления и отложите их в сторону.
5. Ослабьте все контактные наконечники свечей зажигания, затем снимите их. При этом тяните только за наконечники, а не за провода.
6. Если возможно, осторожно продуйте сжатым воздухом ниши свечей зажигания.
7. Выкрутите свечи зажигания (R4) при помощи подходящего свечного ключа, или ключа HAZET 2776 и проверьте внешний вид ввертной части свечи. Имея некоторый опыт, можно из этого сделать выводы о рабочем состоянии двигателя. Справедливы следующие правила.
Электроды и изоляторы:
  – cреднесерый цвет – нормальное сгорание и нормальная работа свечи зажигания.
  – черный цвет – слишком богатая горючая смесь.
  – светлосерый цвет – слишком обедненная горючая смесь.
  – фиолетовый цвет – перебои в работе соответствующей свечи зажигания или плохие уплотнительные поршневые кольца.

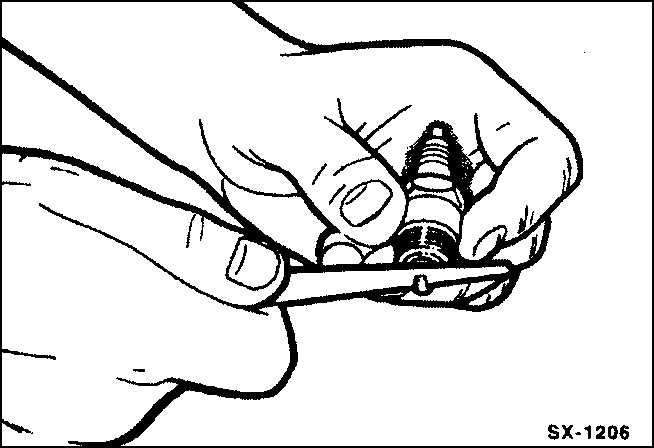

8. Проверьте измерительным щупом зазор между электродами. Заданное значение: 0,8 мм.
9. Для установления зазора между контактами отогните боковой электрод. Для этого постучите сбоку по боковому электроду. При отгибании поддерживайте небольшой отверткой край резьбы свечи, но ни в коем случае не середину электрода, так как иначе электрод может быть поврежден.
10. Очистите резьбу на свечах и в головке блока цилиндров.
11. Рукой ввинтите свечи зажигания вплоть до надежного прилегания на головке блока цилиндров.
Предупреждение

Вставляя свечи, не перекашивайте их. На это следует обращать внимание, потому что у 4-клапанных двигателей свечи глубоко сидят в своих гнездах. Ввиду этого рекомендуется специально для двигателей Mercedes применять соответствующий свечной ключ HAZET 2776.


12. Туго затяните свечи зажигания с моментом 25 Н.м.
Предупреждение

Слишком туго затянутые свечи зажигания при их выкручивании могут разорваться или повредить резьбу в головке блока цилиндров. В этом случае резьбу ввертной части свечи можно восстановить при помощи UTC–вставок (или Heli-Coil) .


13. Насадите контактные наконечники свечей зажигания. Попеременно перемещая туда-сюда, проверьте жесткую насадку контактных наконечников свечей зажигания и проводов высокого напряжения.
14. 6-цилиндровый двигатель: смонтируйте катушки зажигания вместе с гнездами проводов.
15. Привинтите защитные кожухи на крышке головок блока цилиндров. Установите поперечную трубу воздушного фильтра и зафиксируйте ее шланговыми зажимами.

Согласование с качеством топлива

Двигатели С-класса, как правило, нуждаются в неэтилированном бензине для высокофорсированных двигателей с октановым числом 96-98 (по ROZ 95). Если обеспечение этим топливом не гарантировано, например, за границей, то можно временно заправляться и неэтилированным нерегулярным бензином (по ROZ 91). Октановое число, определенное по ROZ, указывает на детонационную стойкость топлива.

У двигателей объемом 2,2 и 2,8 л благодаря системе детонационного регулирования, осуществляется автоматическое согласование с соответствующим качеством топлива.

У двигателей объемом 1,8 и 2,0 л согласование осуществляется посредством снятия выравнивающего штеккера. Благодаря этому, зажигание переключается на другую характеристику зажигания. Эта новая характеристика зажигания позволяет эксплуатировать автомобиль при использовании неэтилированного бензина для автомобилей с умеренно форсированными двигателями, октановое число до 92 по ROZ 91.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте пластмассовый винт крепления бачка стеклоомывателя и приподнимите этот бачок.

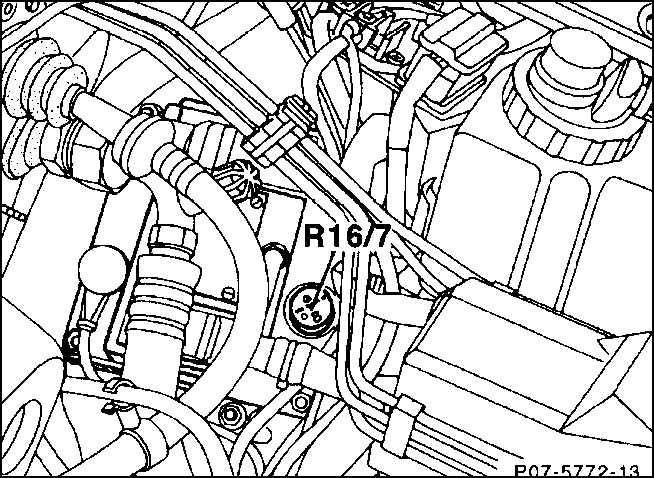

2. Снимите выравнивающий штеккер (R16/7), который находится рядом с регулирующим устройством двигателя (PMS).
3. Если снова применяется бензин для автомобилей с высокофорсированными двигателями, октановое число 96–98, насадите выравнивающий штеккер.
Предупреждение

При использовании бензина для автомобилей с умеренно форсированными двигателями можно снизить мощность и повысить расход топлива. Стремитесь избегать полного газа.


Бензин с более высоким октановым числом, например, "Супер плюс" (ROZ 98), можно применять всегда без переключения выравнивающего штеккера.
