Руководство on-line
СОДЕРЖАНИЕ

Общие сведения

Общее

Общие сведения

Техническое обслуживание

Ключи

Двери

Сиденья

Системы безопасности

Ремни безопасности

Воздушная подушка безопасности

Инструкция по технике безопасности

Оборудование салона

Замок зажигания

Световой поворотный выключатель

Регулировка дальности света

Комбинированный переключатель

Зеркала

Солнцезащитные козырьки

Автоматическая зажигалка

Внутреннее освещение

Сдвижной люк

Обогрев заднего стекла

Электроподъемники стекол

Управление автомобилем

Стояночный тормоз

Трогание с места и переключение передач

Установка рычага выбора (БД)

Переключатель выбора режима движения (БД)

Управление движением

Круиз-контроль

Расход масла и топлива

Капот двигателя

Блок вентиляции, кондиционер

Несколько советов при покупке автомобиля

Перебитые номера

Покупка старого автомобиля

Долговечность автомобиля

О параллельности мостов автомобиля и прицепа

Подготовка автомобиля к зиме

Шины

Двигатель

Масло

Аккумулятор

Система зажигания

Кузов

Стекла

Расходные материалы

Техническое обслуживание

Через 12 месяцев или 15 000 км пробега

Двигатель

Передний мост и рулевое управление

Тормозная система, шины, колеса

Кузов и другое оборудование

Электрическая система

Дополнительно через каждые 60 000 км пробега

Через каждые 2 года

Через каждые 3-4 года

Работы по техническому обслуживанию

Двигатель и система выпуска отработанных газов

Коробка предач/ главная передача

Передний мост/ рулевое управление

Тормоза/ шины

Кузов/ внутреннее освещение

Уход за автомобилем

Мойка автомобиля

Уход за окрашенными поверхностями

Уход за пластмассовыми деталями

Уход за стеклами и резиновыми уплотнениями

Уход за легкосплавными дисками

Ремни безопасности

Антикоррозионная защита

Консервация моторного отсека

Уход за обивкой кресел

Запуск двигателя от вспомогательного аккумулятора

Буксировка автомобиля

Подъем автомобиля

Инструменты, применяемые для технического обслуживания

Двигатели

Бензиновый двигатель

Введение

Идентификационный номер

Двигатель

Снятие

Установка

Вентиляция двигателя

Функционирование

Автомобили с кондиционером

Нижняя крышка моторного отсека

Крышки литых отверстий

Натяжитель цепи

Крышка головки блока цилиндров

4-цилиндровый двигатель

6-цилиндровый двигатель

Головка блока цилиндров

4-цилиндровый двигатель

Двигатель обьемом 2,2 л

6-цилиндровый двигатель

Распределительные валы

4-цилиндровый двигатель

Снятие и установка

Контроль/ регулировка основного положения

6-цилиндровый двигатель

Гидравлические тарельчатые толкатели

Маслоотражательные колпачки

Клапаны

Направляющие клапаны

Седла клапанов в головке блока цилиндров

Компрессия

Клиновый ремень

4-цилиндровый двигатель

6-цилиндровый двигатель

Диагностика неисправностей (БД)

Общие замечания

Ремонтные работы без демонтажа двигателя

Капитальный ремонт двигателя

Общие замечания

Альтернативы

Демонтаж двигателя

Последовательность разборки

Дизельный двигатель

Введение

Двигатель

Снятие

Установка

Вентиляция двигателя

Функционирование

Автомобили с кондиционером

Нижняя крышка моторного отсека

Крышки литых отверстий

Натяжитель цепи

Распределительный вал

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Головка блока цилиндров

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Маслоотражательные колпачки

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Крышка головки блока цилиндров (2,2/ 2,5 л)

Гидравлические тарельчатые толкатели

Клапаны

Направляющие клапаны

Седла клапанов в головке блока цилиндров

Головка блока цилиндров и моторный блок

Компрессия

Клиновой ребристый ремень

Натягивающее устройство клинового ребристого ремня

Диагностика неисправностей

Система смазки

Введение

Спецификация моторного масла

Область применения масел/ класс вязкости

Расход масла

Контур циркуляции масла (ДД)

Масляный редукционный клапан

Масляный поддон

Бензиновый двигатель

Дизельный двигатель (2,0 л)

Дизельный двигатель (2,2 / 2,5 л)

Индикатор уровня масла

Теплообменник масло/охлаждающей жидкости

Диагностика неисправностей в контуре циркуляции масла

Система охлаждения

Контур циркуляции охлаждающей жидкости

Охлаждающая жидкость

Бензиновый двигатель

Дизельный двигатель

Автомобили с кондиционером

Антифриз для радиатора

Терморегулятор охлаждающей жидкости (термостат)

Проверка системы охлаждения

Гидравлическая муфта вентилятора

Насос системы жидкостного охлаждения

Радиатор

Кожух вентилятора

Диагностика неисправностей системы охлаждения

Диагностика неисправностей системы индикации уровня жидкости

Перегрев двигателя

Отопление, вентиляция

Введение

Кондиционер

Добавочные сопротивления

Вентилятор обогрева

Прибор обслуживания отопления

Диагностика неисправностей системы отопления

Кондиционер: не только "плюсы", но и "минусы"

Правила обслуживания кондиционера

Система зажигания

Введение

Техника безопасности при ремонте электронной системы зажигания

Катушки зажигания

Свечи зажигания

Снятие, установка, проверка

Индекс калильного числа

Устройство предварительного разогрева дизеля

Общие сведения

Проверка устройства предварительного разогрева

Общие сведения

Лампа накаливания

Якорь

Свечи накаливания

Температурный датчик охлаждающей жидкости

Термодатчик всасываемого воздуха

Самодиагностика устройства

Топливная система

Описание топливной системы

Введение

Топливный бак

Датчик уровня топлива

Топливный насос

Топливный фильтр

Воздушный фильтр

Поперечная труба воздушного фильтра

Впускной газопровод

Трос газа/ рычаг дроссельной заслонки (БД)

Трос управления газом (БД)>

Контур топлива дизельного двигателя

Предпусковой подогрев дизельного топлива

Топливный термостат

Корпус гидроклапана

Трос газа/ рычаг дроссельной заслонки (ДД)

Трос управления газом (ДД)

Система впрыска бензиновых двигателей

Системы управления двигателем PMS и HFM

Общие сведения

Принцип работы PMS

Принцип работы HFM

Самодиагностирование состояния системы зажигания и впрыска топлива

Расходомер воздуха

Термодатчик охлаждающей жидкости

Датчик всасываемого воздуха

Система вакуумных трубопроводов

Топливный распределитель с клапанными форсунками

Клапанные форсунки

Кислородный датчик (лямбда-зонд)

Диагностика неисправностей системы впрыска бензина

Что следует знать владельцу машины с инжекторным двигателем

Турбо-доктор

Система впрыска и питания дизельных двигателей

Введение

Проверка/ настройка начала подачи топлива насосом

Форсунки

Технические данные системы впрыска и питания дизеля

Диагностика неисправностей системы впрыска и питания

Система выпуска отработанных газов

Введение

Основной и средний глушители

Автомобили с катализатором

Устройство нейтрализации отработанных газов дизельного автомобиля

Три в одном - или как уберечь катализатор

Трансмиссия

Сцепление

Введение

Проверка толщины диска сцепления в смонтированном состоянии

Проверка сцепления

Подшипник муфты выключения сцепления

Удаление воздуха из системы управления сцеплением

Пробуксовочка

Диагностика неисправностей системы сцепления

Механическая и автоматическая коробки переключения передач

Введение

Коробка передач

Буксировка автомобилей, оснащенных автоматом

Проверка уровня масла в автоматической КПП

Трансмиссионное масло и фильтр

Трос управляющего давления

Шток переключения

"Автомат"

Ходовая часть

Передний мост

Введение

Амортизаторы

Общие сведения

Проверка и утилизация амортизаторов

Передние пружины

Общие сведения

Установка зазора в передних подшипниках

Стабилизатор поперечной устойчивости

Задний мост

Введение

Задние амортизаторы

Задние пружины

Полуоси

Общие сведения

Снятие полуосей/ замена резиновых манжет

Зачем нужен амортизатор

Типы амортизаторов

Дополнительная защита шаровых шарниров рулевых тяг

"Хитрые" болты и гайки

Рулевое управление

Введение

Блок надувной подушки безопасности на рулевом колесе

Рулевое колесо

Рулевая трапеция

Манжеты шарниров рулевой трапеции

Насос гидроусилителя руля

Установка развала-схождения

Легко и непринужденно

Техническое обслуживание системы рулевого управления

Диагностика неисправностей системы рулевого управления

Тормозная система

Введение

Антиблокировочная система - ABS

Дополнительное оборудование - система ASR

Технические данные тормозной системы

Накладки передних тормозных колодок

Накладки задних дисковых тормозов

Снятие и установка

Проверка толщины тормозных дисков и их бокового биения

Суппорт

Передний тормозной диск

Задний тормозной диск

Тормозная жидкость

Удаление воздуха из тормозной системы

Тормозные трубопроводы / шланги

Замена тормозных магистралей

Тормозные колодки стояночного тормоза

Регулировка стояночного тормоза

Выключатель стоп-сигнала

Диагностика неисправностей тормозов

Колеса и шины

Технические характеристики

Обслуживание колес и шин

Диагностика неисправностей шин

Кузов

Введение

Передняя дверь

Задняя дверь

Ручка передней двери

Ручка задней двери

Дверной замок

Внутренняя обшивка дверей

Передний стеклоподъемник

Стекло переднего окна

Задний стеклоподъемник

Стекло передней двери

Двигатель стеклоподъемника

Перчаточный бокс

Защитное покрытие рукоятки переключения передач

Передняя пепельница

Средняя консоль

Панель обслуживания отопления

Внутренняя обшивка А-стойки

Внутренняя обшивка С-стойки

Переднее сиденье

Заднее сиденье

Центральный замок

Общие сведения

Элементы центрального замка

Наружное зеркало/ стекло зеркала

Покрытие под приборной панелью

Передний бампер

Задний бампер

Внутреннее крыло автомобиля

Крыло автомобиля

Решетка радиатора/ эмблема Mercedes

Тяга капота двигателя

Покрытие под ветровым стеклом

Устройство подачи воздуха для обогрева салона

Водосборник

Лакокрасочное покрытие

Коррозия металла

Автомакияж

Что скрипит?

Люк

Электрооборудование

Система электрооборудования

Введение

Измерительные приборы

Техника измерений

Проверки электрооборудования

Звуковой сигнал

Замены предохранителей

Аккумуляторная батарея

Общие сведения

Необслуживаемые аккумуляторные батареи

Проверка аккумуляторной батареи

Саморазряд аккумуляторной батареи

Зарядка аккумуляторной батареи

Хранение аккумуляторной батареи

Диагностика неисправностей аккумуляторной батареи

Генератор

Общие сведения

Диагностика неисправностей генератора

Стартер

Общие сведения

Диагностика неисправностей стартера

Тяговое реле

Система освещения

Общие сведения

Лампы ближнего, дальнего и противотуманного света

Лампа в переднем фонаре указателя поворота

Лампа в заднем фонаре

Лампа в фонаре освещения номерного знака

Плафон в салоне

Фонарь указателя поворота

Фара

Общие сведения

Регулировка фар

Задний фонарь

Приборы

Приборная панель

Лампы накаливания на панели приборов

Переключатель света

Радиоприемник

Антенна

Общие сведения

Телескоп автоматической антенны

Динамики

Резиновые щетки стеклоочистителей

Общие сведения

Диагностика неисправностей щеток стеклоочистителей

Жиклеры стеклоомывателя

Моющие форсунки фар

Стеклоочиститель и его двигатель

Защити свою машину сам

Противоугонный "иммунодефицит"

Почему тускнеют фары

"Галогенки"

Электросхемы

Общая информация

Пользование электросхемами

Сокращения в электросхемах

Электрооборудование - стартер, генератор, аккумулятор (БД 111 HFM/PMS)

Ключ к схеме электрооборудования

Наружное освещение (БД, ДД)

Ключ к схеме наружного освещения

Внутреннее освещение (БД, ДД)

Ключ к схеме внутреннего освещения

Панель приборов (БД 111 HRM/ PMS/ 104 HFM)

Ключ к схеме панели приборов

Панель приборов (ДД 601/ 604/ 605)

Ключ к схеме панели приборов

Электрооборудование - стартер, генератор, аккумулятор (ДД 601/ 604/ 605)

Ключ к схеме электрооборудования

12.18.2. Обслуживание колес и шин

ОБЩИЕ СВЕДЕНИЯ

Замена колес

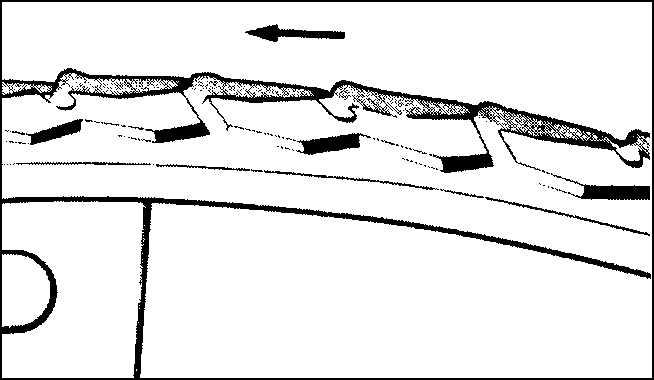

При замене колес нецелесообразно изменять направление вращения шин. Для некоторых шин направление вращения указано стрелкой на боковой стороне и его следует обязательно соблюдать.

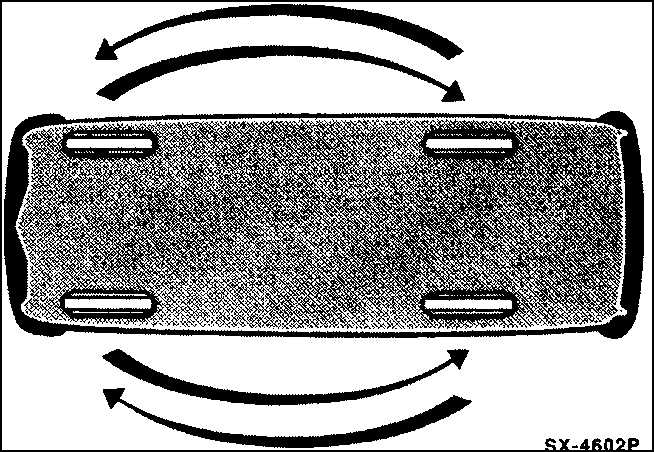

Рекомендуется каждые 10 000 км заменять передние колеса задними. Благодаря этому, все 4 колеса будут иметь одинаковый срок службы и одинаковый износ.

Затягивать колесные болты только динамометрическим ключом. При этом обеспечивается одинаковая их затяжка.

Заменять шины не по отдельности, а, по крайней мере, на одной оси. При этом шины с большей глубиной профиля монтировать сзади.


Предупреждение

При замене и демонтаже бескамерных шин по соображениям безопасности обязательно заменять резиновый вентиль.


Возможную ржавчину на поверхности прилегания обода удаляйте проволочной щеткой. Для защиты колеса от коррозии при каждом демонтаже слегка смазывайте подшипниковой смазкой место посадки дискового колеса на ступице спереди и сзади.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отожмите колесный колпак отверткой или снимите руками, в зависимости от конструкции.
2. Перед снятием промаркируйте мелом или фломастером положение колеса относительно ступицы, чтобы при повторном монтаже установить колесо в его же положение.
3. Ободья из легких металлов защищены от коррозии прозрачным лаковым покрытием. При замене колеса постарайтесь не повредить его, в случае необходимости улучшите покрытие.

Предупреждение

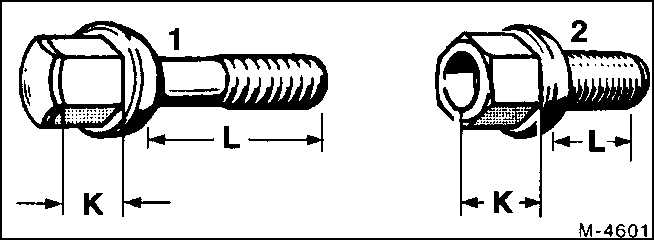

Болты 1 (длина L = 40 мм, К = 13, 5 мм) предназначены только для дисковых колес из легкого металла, болты 2 (длина L = 21 мм, К = 10, 5 мм) используются только для стальных дисковых колес. Если дополнительно монтируются ободья из легкого металла, а в качестве запасного колеса поставляется стальное дисковое колесо, рекомендуется в наборе инструментов иметь соответствующие болты к запасному колесу.


4. Очистите загрязненную резьбу проволочной щеткой. Не смазывайте болты маслом и смазкой.

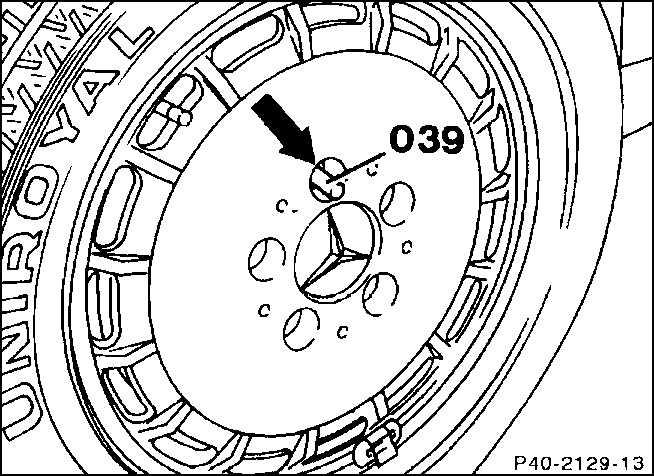

5. Перед установкой дискового колеса из легкого металла вкрутите в верхнее резьбовое отверстие монтажную втулку, которая прилагается к запасному колесу.

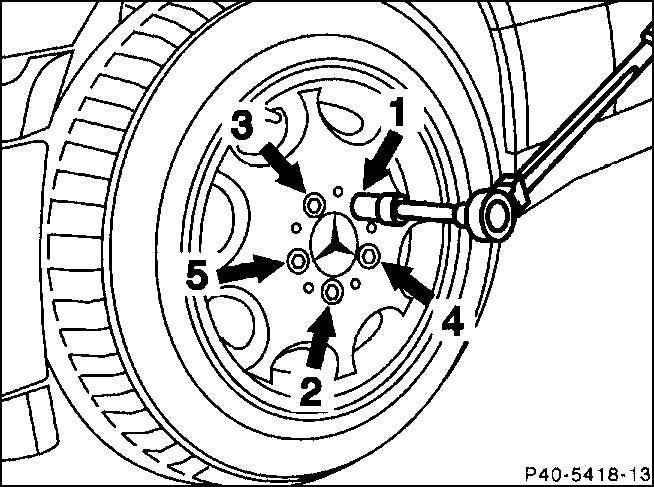

6. Закрепите колесные болты крест-накрест в несколько заходов.

Предупреждение

При одностороннем или недостаточно сильном затягивании болтов может быть перетянуто колесо или ступица.


7. Момент затяжки: 110 Н.м. для ободьев из стали и легких металлов.
8. Снова наденьте колесный колпак. При монтаже так наденьте крышку, чтобы вентиль сильнее вошел в предусмотренный для него вырез. Стальные ободья должны использоваться только со смонтированными колесными колпаками, чтобы избежать повреждения вентилей шин.
9. При новых колесах подтяните колесные болты примерно через 100 - 500 км пути с моментом 110 Н.м.

Цепи противоскольжения

Использование цепей противоскольжения допускается только на задней оси. Перед монтажом цепей противоскольжения снять колесные колпаки. Использовать только цепи противоскольжения, разрешенные фирмой Mercedes.

Для автомобилей с антипробуксовочной системой ASR используется переключатель цепей противоскольжения. При регулировке высоты автомобиля установить автомобиль на наивысший клиренс. Ехать с цепями противоскольжения со скоростью не более 50 км/час. На заснеженном и свободном ото льда шоссе снимать цепи противоскольжения.

Уход за шинами

Известно, что шины имеют так называемую "память", и неквалифицированное их использование, например, быстрый или частый переезд через каменные бордюры или края рельсов, нередко проявляется много позже как их повреждение.

Очистка шин

По возможности не очищайте шины струёй пара из пароструйного насоса. Если сопло пароструйного насоса слишком близко держать у поверхности шины, то в течение нескольких секунд происходит хаотическое параболическое разрушение резинового слоя. Очищенная таким образом шина по соображениям безопасности должна быть заменена.

Замене подлежат также шины, которые долгое время соприкасались с маслом или смазкой. Шины набухают сначала на местах контакта, а затем снова принимают нормальную форму и внешне выглядят неповрежденными. Однако их несущая способность снижается.

Хранение шин

Шины должны храниться в прохладном, темном и сухом месте. Они не должны контактировать с маслом и смазкой.

Хранить шины в лежачем положении или надетыми на обод в гараже или подвале.

Прежде чем демонтировать колеса, слегка повысьте давление воздуха в шинах (около 0,3–0,5 бар).

Для зимних шин используйте их собственные ободья, т. к. перемонтаж шин на другие ободья связан с дополнительными затратами.

Обкатка шин

Новые шины имеют особенно скользкую поверхность. Поэтому новые шины - это касается также нового запасного колеса - следует обкатать. При такой обкатке поверхность шин становится шероховатой в результате начального износа. Первые 300 км следует ехать с новыми шинами особенно осторожно, особенно в сырую погоду.

Колеса – балансировка

При каждом перемонтаже шин колеса надо снова отбалансировать, чтобы скомпенсировать различное распределение массы и неравномерность материала.

В процессе езды дисбаланс проявляется вибрацией и громыханием. Рулевое колесо начинает затем мелко дрожать.

Как правило, вибрация рулевого колеса проявляется только в определенном диапазоне скоростей и исчезает при переключении на более низкие или высокие передачи.

Такого рода явление дисбалансировки со временем может привести к повреждению осевых сочленений, механизма рулевого управления и амортизаторов. Обязательно балансируйте колеса каждые 20 000 км и после каждого ремонта шин, поскольку в процессе износа и ремонта шин изменяется распределение массы и материала.

Неправильный износ шин

На передних колесах несколько больший износ плеч шин по сравнению с серединой протектора – нормальное явление. Причем в результате наклона дороги износ плеч шин, направленных к середине дороги, выражен значительно отчетливее (левое колесо: снаружи, правое колесо: вовнутрь).

Неравномерный износ обычно возникает из-за слишком низкого или слишком высокого давления воздуха в шинах, но может быть также вызван неправильной установкой колес или их дисбалансом, а также неисправностью амортизатора или обода.

Пилообразный износ профиля шин, как правило, вызван перегрузкой автомобиля.

В первую очередь обращайте внимание на надлежащее давление воздуха в шинах, при этом не реже каждых четырех недель контролируйте их состояние.

Контролировать давление воздуха только на холодных шинах. Давление шин повышается с их нагревом при быстрой езде. Однако не следует спускать воздух из нагретых шин.

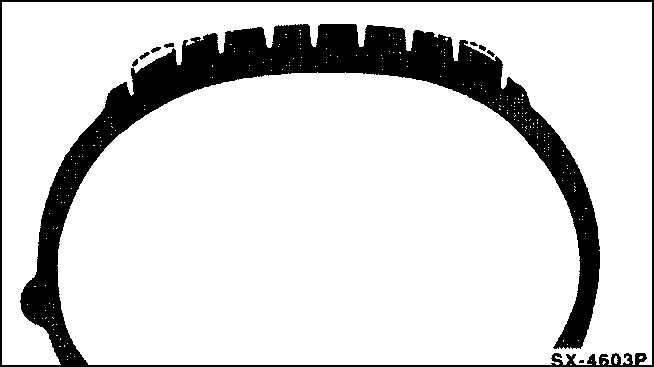

При слишком высоком давлении воздуха в шинах больше изнашивается середина протектора, т. к. при этом в результате высокого внутреннего давления шина больше выгнута на середине протектора.

При слишком низком давлении воздуха в шинах протектор больше изнашивается на плечах шины, а середина протектора становится выпуклой внутрь. В результате имеет место больший износ плеч шин.

Неправильная установка колес и их дисбаланс дают типичную картину износа шин.
