Руководство on-line
СОДЕРЖАНИЕ

Общие сведения

Общее

Общие сведения

Техническое обслуживание

Ключи

Двери

Сиденья

Системы безопасности

Ремни безопасности

Воздушная подушка безопасности

Инструкция по технике безопасности

Оборудование салона

Замок зажигания

Световой поворотный выключатель

Регулировка дальности света

Комбинированный переключатель

Зеркала

Солнцезащитные козырьки

Автоматическая зажигалка

Внутреннее освещение

Сдвижной люк

Обогрев заднего стекла

Электроподъемники стекол

Управление автомобилем

Стояночный тормоз

Трогание с места и переключение передач

Установка рычага выбора (БД)

Переключатель выбора режима движения (БД)

Управление движением

Круиз-контроль

Расход масла и топлива

Капот двигателя

Блок вентиляции, кондиционер

Несколько советов при покупке автомобиля

Перебитые номера

Покупка старого автомобиля

Долговечность автомобиля

О параллельности мостов автомобиля и прицепа

Подготовка автомобиля к зиме

Шины

Двигатель

Масло

Аккумулятор

Система зажигания

Кузов

Стекла

Расходные материалы

Техническое обслуживание

Через 12 месяцев или 15 000 км пробега

Двигатель

Передний мост и рулевое управление

Тормозная система, шины, колеса

Кузов и другое оборудование

Электрическая система

Дополнительно через каждые 60 000 км пробега

Через каждые 2 года

Через каждые 3-4 года

Работы по техническому обслуживанию

Двигатель и система выпуска отработанных газов

Коробка предач/ главная передача

Передний мост/ рулевое управление

Тормоза/ шины

Кузов/ внутреннее освещение

Уход за автомобилем

Мойка автомобиля

Уход за окрашенными поверхностями

Уход за пластмассовыми деталями

Уход за стеклами и резиновыми уплотнениями

Уход за легкосплавными дисками

Ремни безопасности

Антикоррозионная защита

Консервация моторного отсека

Уход за обивкой кресел

Запуск двигателя от вспомогательного аккумулятора

Буксировка автомобиля

Подъем автомобиля

Инструменты, применяемые для технического обслуживания

Двигатели

Бензиновый двигатель

Введение

Идентификационный номер

Двигатель

Снятие

Установка

Вентиляция двигателя

Функционирование

Автомобили с кондиционером

Нижняя крышка моторного отсека

Крышки литых отверстий

Натяжитель цепи

Крышка головки блока цилиндров

4-цилиндровый двигатель

6-цилиндровый двигатель

Головка блока цилиндров

4-цилиндровый двигатель

Двигатель обьемом 2,2 л

6-цилиндровый двигатель

Распределительные валы

4-цилиндровый двигатель

Снятие и установка

Контроль/ регулировка основного положения

6-цилиндровый двигатель

Гидравлические тарельчатые толкатели

Маслоотражательные колпачки

Клапаны

Направляющие клапаны

Седла клапанов в головке блока цилиндров

Компрессия

Клиновый ремень

4-цилиндровый двигатель

6-цилиндровый двигатель

Диагностика неисправностей (БД)

Общие замечания

Ремонтные работы без демонтажа двигателя

Капитальный ремонт двигателя

Общие замечания

Альтернативы

Демонтаж двигателя

Последовательность разборки

Дизельный двигатель

Введение

Двигатель

Снятие

Установка

Вентиляция двигателя

Функционирование

Автомобили с кондиционером

Нижняя крышка моторного отсека

Крышки литых отверстий

Натяжитель цепи

Распределительный вал

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Головка блока цилиндров

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Маслоотражательные колпачки

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Крышка головки блока цилиндров (2,2/ 2,5 л)

Гидравлические тарельчатые толкатели

Клапаны

Направляющие клапаны

Седла клапанов в головке блока цилиндров

Головка блока цилиндров и моторный блок

Компрессия

Клиновой ребристый ремень

Натягивающее устройство клинового ребристого ремня

Диагностика неисправностей

Система смазки

Введение

Спецификация моторного масла

Область применения масел/ класс вязкости

Расход масла

Контур циркуляции масла (ДД)

Масляный редукционный клапан

Масляный поддон

Бензиновый двигатель

Дизельный двигатель (2,0 л)

Дизельный двигатель (2,2 / 2,5 л)

Индикатор уровня масла

Теплообменник масло/охлаждающей жидкости

Диагностика неисправностей в контуре циркуляции масла

Система охлаждения

Контур циркуляции охлаждающей жидкости

Охлаждающая жидкость

Бензиновый двигатель

Дизельный двигатель

Автомобили с кондиционером

Антифриз для радиатора

Терморегулятор охлаждающей жидкости (термостат)

Проверка системы охлаждения

Гидравлическая муфта вентилятора

Насос системы жидкостного охлаждения

Радиатор

Кожух вентилятора

Диагностика неисправностей системы охлаждения

Диагностика неисправностей системы индикации уровня жидкости

Перегрев двигателя

Отопление, вентиляция

Введение

Кондиционер

Добавочные сопротивления

Вентилятор обогрева

Прибор обслуживания отопления

Диагностика неисправностей системы отопления

Кондиционер: не только "плюсы", но и "минусы"

Правила обслуживания кондиционера

Система зажигания

Введение

Техника безопасности при ремонте электронной системы зажигания

Катушки зажигания

Свечи зажигания

Снятие, установка, проверка

Индекс калильного числа

Устройство предварительного разогрева дизеля

Общие сведения

Проверка устройства предварительного разогрева

Общие сведения

Лампа накаливания

Якорь

Свечи накаливания

Температурный датчик охлаждающей жидкости

Термодатчик всасываемого воздуха

Самодиагностика устройства

Топливная система

Описание топливной системы

Введение

Топливный бак

Датчик уровня топлива

Топливный насос

Топливный фильтр

Воздушный фильтр

Поперечная труба воздушного фильтра

Впускной газопровод

Трос газа/ рычаг дроссельной заслонки (БД)

Трос управления газом (БД)>

Контур топлива дизельного двигателя

Предпусковой подогрев дизельного топлива

Топливный термостат

Корпус гидроклапана

Трос газа/ рычаг дроссельной заслонки (ДД)

Трос управления газом (ДД)

Система впрыска бензиновых двигателей

Системы управления двигателем PMS и HFM

Общие сведения

Принцип работы PMS

Принцип работы HFM

Самодиагностирование состояния системы зажигания и впрыска топлива

Расходомер воздуха

Термодатчик охлаждающей жидкости

Датчик всасываемого воздуха

Система вакуумных трубопроводов

Топливный распределитель с клапанными форсунками

Клапанные форсунки

Кислородный датчик (лямбда-зонд)

Диагностика неисправностей системы впрыска бензина

Что следует знать владельцу машины с инжекторным двигателем

Турбо-доктор

Система впрыска и питания дизельных двигателей

Введение

Проверка/ настройка начала подачи топлива насосом

Форсунки

Технические данные системы впрыска и питания дизеля

Диагностика неисправностей системы впрыска и питания

Система выпуска отработанных газов

Введение

Основной и средний глушители

Автомобили с катализатором

Устройство нейтрализации отработанных газов дизельного автомобиля

Три в одном - или как уберечь катализатор

Трансмиссия

Сцепление

Введение

Проверка толщины диска сцепления в смонтированном состоянии

Проверка сцепления

Подшипник муфты выключения сцепления

Удаление воздуха из системы управления сцеплением

Пробуксовочка

Диагностика неисправностей системы сцепления

Механическая и автоматическая коробки переключения передач

Введение

Коробка передач

Буксировка автомобилей, оснащенных автоматом

Проверка уровня масла в автоматической КПП

Трансмиссионное масло и фильтр

Трос управляющего давления

Шток переключения

"Автомат"

Ходовая часть

Передний мост

Введение

Амортизаторы

Общие сведения

Проверка и утилизация амортизаторов

Передние пружины

Общие сведения

Установка зазора в передних подшипниках

Стабилизатор поперечной устойчивости

Задний мост

Введение

Задние амортизаторы

Задние пружины

Полуоси

Общие сведения

Снятие полуосей/ замена резиновых манжет

Зачем нужен амортизатор

Типы амортизаторов

Дополнительная защита шаровых шарниров рулевых тяг

"Хитрые" болты и гайки

Рулевое управление

Введение

Блок надувной подушки безопасности на рулевом колесе

Рулевое колесо

Рулевая трапеция

Манжеты шарниров рулевой трапеции

Насос гидроусилителя руля

Установка развала-схождения

Легко и непринужденно

Техническое обслуживание системы рулевого управления

Диагностика неисправностей системы рулевого управления

Тормозная система

Введение

Антиблокировочная система - ABS

Дополнительное оборудование - система ASR

Технические данные тормозной системы

Накладки передних тормозных колодок

Накладки задних дисковых тормозов

Снятие и установка

Проверка толщины тормозных дисков и их бокового биения

Суппорт

Передний тормозной диск

Задний тормозной диск

Тормозная жидкость

Удаление воздуха из тормозной системы

Тормозные трубопроводы / шланги

Замена тормозных магистралей

Тормозные колодки стояночного тормоза

Регулировка стояночного тормоза

Выключатель стоп-сигнала

Диагностика неисправностей тормозов

Колеса и шины

Технические характеристики

Обслуживание колес и шин

Диагностика неисправностей шин

Кузов

Введение

Передняя дверь

Задняя дверь

Ручка передней двери

Ручка задней двери

Дверной замок

Внутренняя обшивка дверей

Передний стеклоподъемник

Стекло переднего окна

Задний стеклоподъемник

Стекло передней двери

Двигатель стеклоподъемника

Перчаточный бокс

Защитное покрытие рукоятки переключения передач

Передняя пепельница

Средняя консоль

Панель обслуживания отопления

Внутренняя обшивка А-стойки

Внутренняя обшивка С-стойки

Переднее сиденье

Заднее сиденье

Центральный замок

Общие сведения

Элементы центрального замка

Наружное зеркало/ стекло зеркала

Покрытие под приборной панелью

Передний бампер

Задний бампер

Внутреннее крыло автомобиля

Крыло автомобиля

Решетка радиатора/ эмблема Mercedes

Тяга капота двигателя

Покрытие под ветровым стеклом

Устройство подачи воздуха для обогрева салона

Водосборник

Лакокрасочное покрытие

Коррозия металла

Автомакияж

Что скрипит?

Люк

Электрооборудование

Система электрооборудования

Введение

Измерительные приборы

Техника измерений

Проверки электрооборудования

Звуковой сигнал

Замены предохранителей

Аккумуляторная батарея

Общие сведения

Необслуживаемые аккумуляторные батареи

Проверка аккумуляторной батареи

Саморазряд аккумуляторной батареи

Зарядка аккумуляторной батареи

Хранение аккумуляторной батареи

Диагностика неисправностей аккумуляторной батареи

Генератор

Общие сведения

Диагностика неисправностей генератора

Стартер

Общие сведения

Диагностика неисправностей стартера

Тяговое реле

Система освещения

Общие сведения

Лампы ближнего, дальнего и противотуманного света

Лампа в переднем фонаре указателя поворота

Лампа в заднем фонаре

Лампа в фонаре освещения номерного знака

Плафон в салоне

Фонарь указателя поворота

Фара

Общие сведения

Регулировка фар

Задний фонарь

Приборы

Приборная панель

Лампы накаливания на панели приборов

Переключатель света

Радиоприемник

Антенна

Общие сведения

Телескоп автоматической антенны

Динамики

Резиновые щетки стеклоочистителей

Общие сведения

Диагностика неисправностей щеток стеклоочистителей

Жиклеры стеклоомывателя

Моющие форсунки фар

Стеклоочиститель и его двигатель

Защити свою машину сам

Противоугонный "иммунодефицит"

Почему тускнеют фары

"Галогенки"

Электросхемы

Общая информация

Пользование электросхемами

Сокращения в электросхемах

Электрооборудование - стартер, генератор, аккумулятор (БД 111 HFM/PMS)

Ключ к схеме электрооборудования

Наружное освещение (БД, ДД)

Ключ к схеме наружного освещения

Внутреннее освещение (БД, ДД)

Ключ к схеме внутреннего освещения

Панель приборов (БД 111 HRM/ PMS/ 104 HFM)

Ключ к схеме панели приборов

Панель приборов (ДД 601/ 604/ 605)

Ключ к схеме панели приборов

Электрооборудование - стартер, генератор, аккумулятор (ДД 601/ 604/ 605)

Ключ к схеме электрооборудования

8.3.3. Форсунки

ОБЩИЕ СВЕДЕНИЯ

Неисправные форсунки отвинчивают по очереди, ослабляя накидные гайки на топливопроводах высокого давления, в то время как двигатель работает в режиме холостого хода на быстрых оборотах. Если частота вращения двигателя после ослабления накидной гайки остается постоянной, это указывает на неисправность форсунки.

Автомастерская может проверить струю впрыскиваемого топлива и давление впрыскивания форсунки в пределах от 100 до 125 бар и при необходимости произвести регулировку посредством замены установочной шайбы.

Первые признаки появления неисправности в форсунке:

 – перебои в зажигании;
 – детонационный стук в одном или в нескольких цилиндрах;
 – перегрев двигателя;
 – падение мощности двигателя;
 – чрезмерно сильный черный густой дым в отработанных газах;
 – высокое потребление топлива;
 – усиленный голубой дым при пуске холодного двигателя

Снятие

ДВИГАТЕЛЬ 2,0 Л

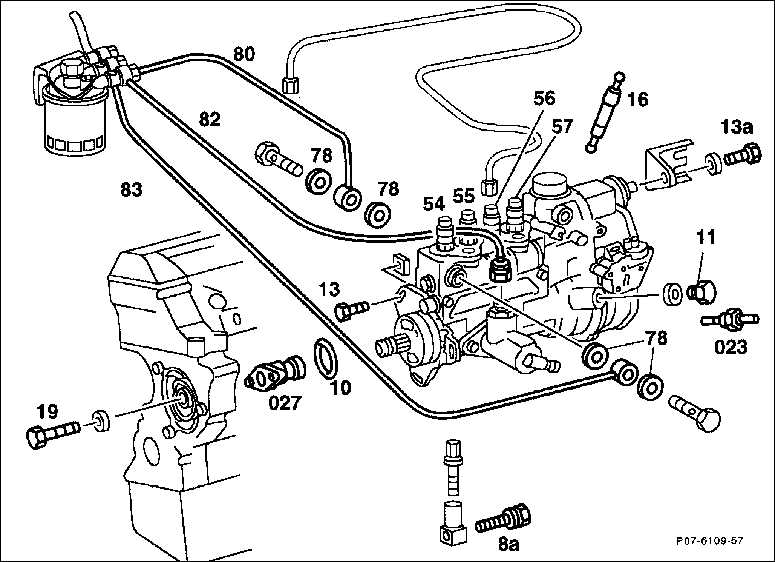

Топливный насос высокого давления (насос форсунок) (двигатель 2,0 л)

р8а. Болт с неспадающей шайбой или с неспадающим стопорным элементом
10. Уплотнительное кольцо круглого сечения
Всегда заменяется, перед установкой смазывается
11. Резьбовая пробка
13, 13а. Крепежные болты, 25 Н.м.
16. Демпфер регулятора частоты вращения топливного насоса высокого давления
Только в случае механической коробки передач
19. Крепежный болт, 45 Н.м. (имеет левую резьбу)
54–57. Топливопроводы высокого давления, 10–20 Н.м.
78. Уплотнительное кольцо
Каждый раз заменяется
80, 82, 83. Топливопроводы (У типа 202 топливопроводы насаживайте вместе с быстродействующими затворами)
023. Блокирующий болт (инструмент)
Для блокирования топливного насоса высокого давления
027. Шлицевой ключ (инструмент)
Для поворота топливного насоса высокого давления в разобранном состоянии


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите поперечную трубу воздушного фильтра.
2. Почистите топливопроводы снаружи.
3. Отвинтите топливопровод высокого давления (54), соединяющий форсунку и топливный насос высокого давления, снимите держатель, удалив пружинные зажимы, и отложите его в сторону. При этом не меняйте изогнутую форму топливопровода.
Предупреждение

Для отворачивания накидных гаек на топливопроводах высокого давления требуется открытый кольцевой гаечный ключ, типа HAZET 4550-14 с 1/4 приводом и удлинителем. 1/4 означает, что длина канта четырехгранного отверстия на вставке ключа составляет 1/4 дюйма.

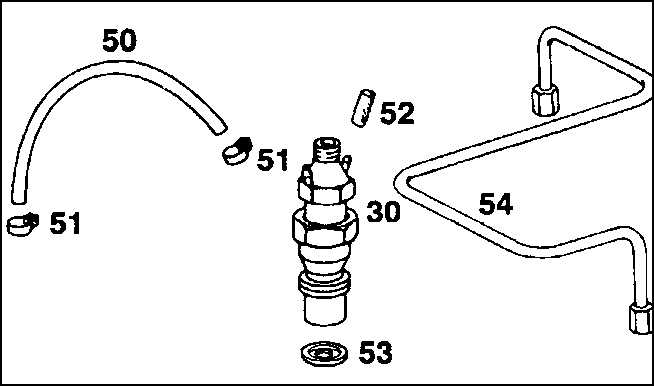

4. Снимите с форсунки трубопроводы для слива просачивающегося топлива (50). Вытяните заглушку (52) с форсунки четвертого цилиндра.
5. Выкрутите форсунку (30) при помощи торцевого гаечного ключа SW 37, снабженного очень длинной насадкой.
6. Если имеется, вытяните уплотняющую втулку.
7. Извлеките прокладку форсунки (53).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

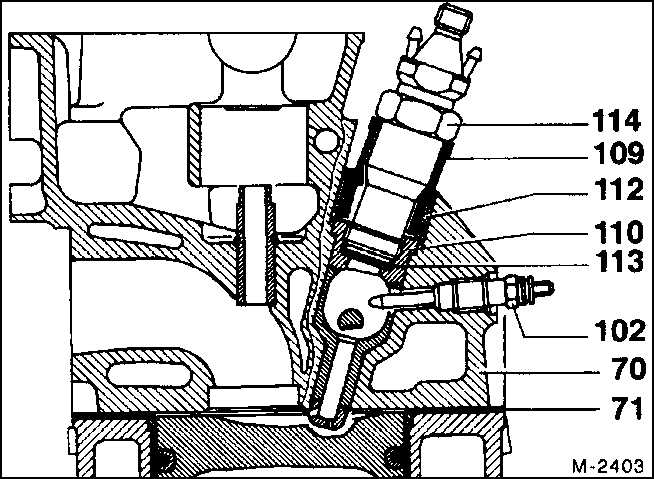

1. Установите новую прокладку форсунки (113).
2. Если имеется, вставьте уплотняющую втулку (109) в резьбовое кольцо (112).
3. Ввинтите форсунку (114) и туго затяните ее с моментом 30 Н.м. Дополнительно изображенные детали: 70 – головка цилиндра, 71 – прокладка головки цилиндра, 110 – предкамера.
4. Насадите трубопровод для слива просачивающегося топлива.15. Навинтите трубопроводы высокого давления на форсунку и насос и закрепите держатель пружинными зажимами.
5. Вмонтируйте поперечную трубу воздушного фильтра.

ДВИГАТЕЛИ 2,2 / 2,5 Л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите поперечную трубу воздушного фильтра.

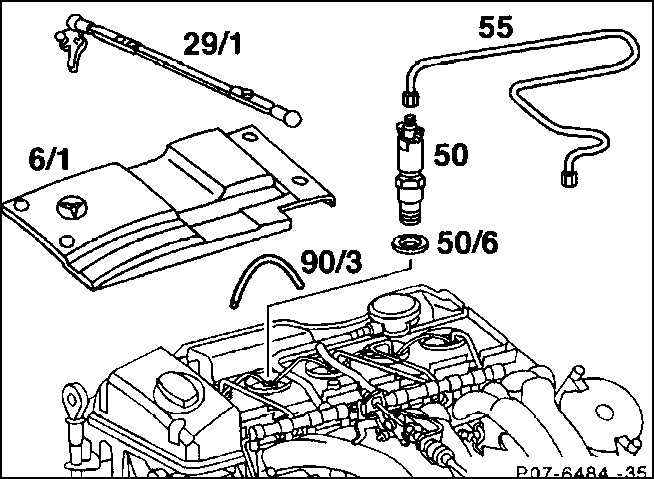

2. Отвинтите кожух (6/1) крышки головки цилиндра.
3. При помощи подходящих щипцов натяните на форсунки трубопроводы для слива просачивающегося топлива.
4. Отвинтите с форсунок и насоса форсунок топливопроводы высокого давления, снимите с держателя пружинные зажимы и отложите в сторону. При этом не меняйте изогнутую форму топливопровода.
Предупреждение

Для отворачивания накидных гаек на топливопроводах высокого давления требуется открытый кольцевой гаечный ключ, например, HAZET 4550-14.


5. Выкрутите форсунку (50) при помощи торцевого ключа SW27 с длинной насадкой.
6. Извлеките прокладку форсунки (50/6).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вставьте новую прокладку форсунки.
2. Ввинтите форсунки и туго затяните их с моментом 40 Н.м.
3. Насадите трубопроводы для слива просачивающегося топлива.

ДВИГАТЕЛЬ ОБЪЕМОМ 2,2 Л

ПОРЯДОК ВЫПОЛНЕНИЯ

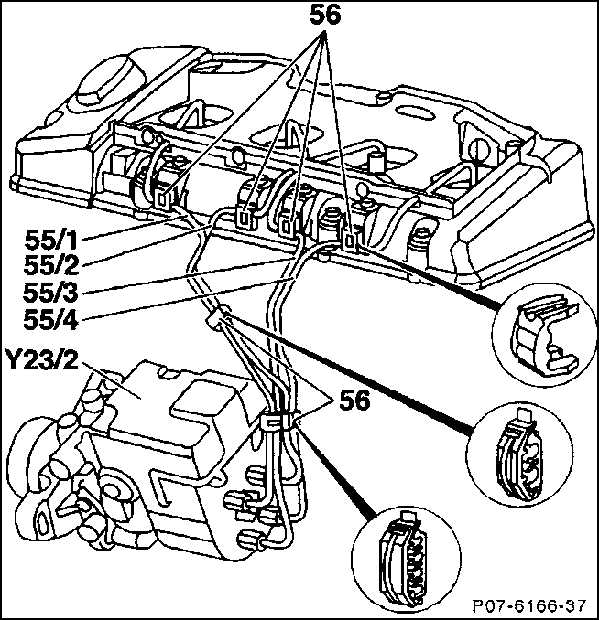

1. Привинтите к форсунке и насосу (10) с моментом 10–20 Н.м. (ориентировочное значение) топливопроводы высокого давления от 55/1 до 55/4. Чтобы избежать излома трубопроводов, необходимо установить крепежные пружинные зажимы (56).
3. Установите кожух крышки головки цилиндров.
4. Установите поперечную трубу воздушного фильтра.

ДВИГАТЕЛЬ ОБЪЕМОМ 2,5 Л

ПОРЯДОК ВЫПОЛНЕНИЯ

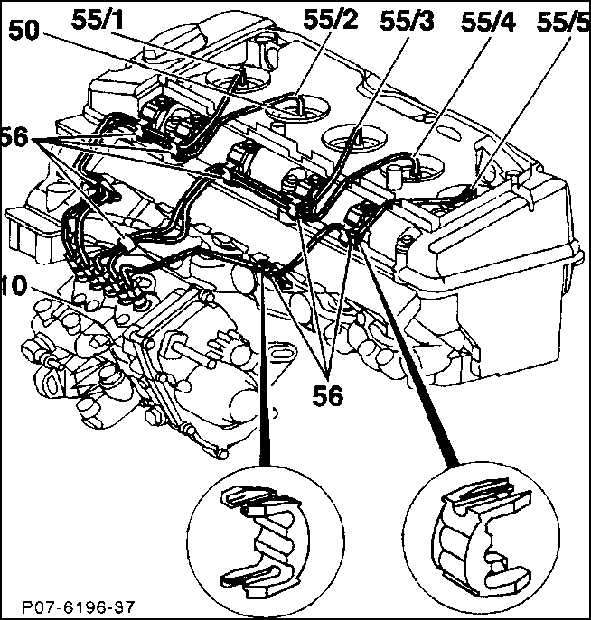

1. Привинтите к форсунке и насосу (10) с моментом 10–20 Н.м. (ориентировочное значение) топливопроводы высокого давления от 55/1 до 55/5. Чтобы избежать излома трубопроводов, необходимо в соответствии с рисунком установить крепежные пружинные зажимы (56).
3. Установите кожух крышки цилиндра.
4. Установите поперечную трубу воздушного фильтра.
