СОДЕРЖАНИЕ

Общие сведения

Общее

Общие сведения

Техническое обслуживание

Ключи

Двери

Сиденья

Системы безопасности

Ремни безопасности

Воздушная подушка безопасности

Инструкция по технике безопасности

Оборудование салона

Замок зажигания

Световой поворотный выключатель

Регулировка дальности света

Комбинированный переключатель

Зеркала

Солнцезащитные козырьки

Автоматическая зажигалка

Внутреннее освещение

Сдвижной люк

Обогрев заднего стекла

Электроподъемники стекол

Управление автомобилем

Стояночный тормоз

Трогание с места и переключение передач

Установка рычага выбора (БД)

Переключатель выбора режима движения (БД)

Управление движением

Круиз-контроль

Расход масла и топлива

Капот двигателя

Блок вентиляции, кондиционер

Несколько советов при покупке автомобиля

Перебитые номера

Покупка старого автомобиля

Долговечность автомобиля

О параллельности мостов автомобиля и прицепа

Подготовка автомобиля к зиме

Шины

Двигатель

Масло

Аккумулятор

Система зажигания

Кузов

Стекла

Расходные материалы

Техническое обслуживание

Через 12 месяцев или 15 000 км пробега

Двигатель

Передний мост и рулевое управление

Тормозная система, шины, колеса

Кузов и другое оборудование

Электрическая система

Дополнительно через каждые 60 000 км пробега

Через каждые 2 года

Через каждые 3-4 года

Работы по техническому обслуживанию

Двигатель и система выпуска отработанных газов

Коробка предач/ главная передача

Передний мост/ рулевое управление

Тормоза/ шины

Кузов/ внутреннее освещение

Уход за автомобилем

Мойка автомобиля

Уход за окрашенными поверхностями

Уход за пластмассовыми деталями

Уход за стеклами и резиновыми уплотнениями

Уход за легкосплавными дисками

Ремни безопасности

Антикоррозионная защита

Консервация моторного отсека

Уход за обивкой кресел

Запуск двигателя от вспомогательного аккумулятора

Буксировка автомобиля

Подъем автомобиля

Инструменты, применяемые для технического обслуживания

Двигатели

Бензиновый двигатель

Введение

Идентификационный номер

Двигатель

Снятие

Установка

Вентиляция двигателя

Функционирование

Автомобили с кондиционером

Нижняя крышка моторного отсека

Крышки литых отверстий

Натяжитель цепи

Крышка головки блока цилиндров

4-цилиндровый двигатель

6-цилиндровый двигатель

Головка блока цилиндров

4-цилиндровый двигатель

Двигатель обьемом 2,2 л

6-цилиндровый двигатель

Распределительные валы

4-цилиндровый двигатель

Снятие и установка

Контроль/ регулировка основного положения

6-цилиндровый двигатель

Гидравлические тарельчатые толкатели

Маслоотражательные колпачки

Клапаны

Направляющие клапаны

Седла клапанов в головке блока цилиндров

Компрессия

Клиновый ремень

4-цилиндровый двигатель

6-цилиндровый двигатель

Диагностика неисправностей (БД)

Общие замечания

Ремонтные работы без демонтажа двигателя

Капитальный ремонт двигателя

Общие замечания

Альтернативы

Демонтаж двигателя

Последовательность разборки

Дизельный двигатель

Введение

Двигатель

Снятие

Установка

Вентиляция двигателя

Функционирование

Автомобили с кондиционером

Нижняя крышка моторного отсека

Крышки литых отверстий

Натяжитель цепи

Распределительный вал

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Головка блока цилиндров

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Маслоотражательные колпачки

Двигатель объемом 2,0 л

Двигатель объемом 2,2/2,5 л

Крышка головки блока цилиндров (2,2/ 2,5 л)

Гидравлические тарельчатые толкатели

Клапаны

Направляющие клапаны

Седла клапанов в головке блока цилиндров

Головка блока цилиндров и моторный блок

Компрессия

Клиновой ребристый ремень

Натягивающее устройство клинового ребристого ремня

Диагностика неисправностей

Система смазки

Введение

Спецификация моторного масла

Область применения масел/ класс вязкости

Расход масла

Контур циркуляции масла (ДД)

Масляный редукционный клапан

Масляный поддон

Бензиновый двигатель

Дизельный двигатель (2,0 л)

Дизельный двигатель (2,2 / 2,5 л)

Индикатор уровня масла

Теплообменник масло/охлаждающей жидкости

Диагностика неисправностей в контуре циркуляции масла

Система охлаждения

Контур циркуляции охлаждающей жидкости

Охлаждающая жидкость

Бензиновый двигатель

Дизельный двигатель

Автомобили с кондиционером

Антифриз для радиатора

Терморегулятор охлаждающей жидкости (термостат)

Проверка системы охлаждения

Гидравлическая муфта вентилятора

Насос системы жидкостного охлаждения

Радиатор

Кожух вентилятора

Диагностика неисправностей системы охлаждения

Диагностика неисправностей системы индикации уровня жидкости

Перегрев двигателя

Отопление, вентиляция

Введение

Кондиционер

Добавочные сопротивления

Вентилятор обогрева

Прибор обслуживания отопления

Диагностика неисправностей системы отопления

Кондиционер: не только "плюсы", но и "минусы"

Правила обслуживания кондиционера

Система зажигания

Введение

Техника безопасности при ремонте электронной системы зажигания

Катушки зажигания

Свечи зажигания

Снятие, установка, проверка

Индекс калильного числа

Устройство предварительного разогрева дизеля

Общие сведения

Проверка устройства предварительного разогрева

Общие сведения

Лампа накаливания

Якорь

Свечи накаливания

Температурный датчик охлаждающей жидкости

Термодатчик всасываемого воздуха

Самодиагностика устройства

Топливная система

Описание топливной системы

Введение

Топливный бак

Датчик уровня топлива

Топливный насос

Топливный фильтр

Воздушный фильтр

Поперечная труба воздушного фильтра

Впускной газопровод

Трос газа/ рычаг дроссельной заслонки (БД)

Трос управления газом (БД)

Контур топлива дизельного двигателя

Предпусковой подогрев дизельного топлива

Топливный термостат

Корпус гидроклапана

Трос газа/ рычаг дроссельной заслонки (ДД)

Трос управления газом (ДД)

Система впрыска бензиновых двигателей

Системы управления двигателем PMS и HFM

Общие сведения

Принцип работы PMS

Принцип работы HFM

Самодиагностирование состояния системы зажигания и впрыска топлива

Расходомер воздуха

Термодатчик охлаждающей жидкости

Датчик всасываемого воздуха

Система вакуумных трубопроводов

Топливный распределитель с клапанными форсунками

Клапанные форсунки

Кислородный датчик (лямбда-зонд)

Диагностика неисправностей системы впрыска бензина

Что следует знать владельцу машины с инжекторным двигателем

Турбо-доктор

Система впрыска и питания дизельных двигателей

Введение

Проверка/ настройка начала подачи топлива насосом

Форсунки

Технические данные системы впрыска и питания дизеля

Диагностика неисправностей системы впрыска и питания

Система выпуска отработанных газов

Введение

Основной и средний глушители

Автомобили с катализатором

Устройство нейтрализации отработанных газов дизельного автомобиля

Три в одном - или как уберечь катализатор

Трансмиссия

Сцепление

Введение

Проверка толщины диска сцепления в смонтированном состоянии

Проверка сцепления

Подшипник муфты выключения сцепления

Удаление воздуха из системы управления сцеплением

Пробуксовочка

Диагностика неисправностей системы сцепления

Механическая и автоматическая коробки переключения передач

Введение

Коробка передач

Буксировка автомобилей, оснащенных автоматом

Проверка уровня масла в автоматической КПП

Трансмиссионное масло и фильтр

Трос управляющего давления

Шток переключения

"Автомат"

Ходовая часть

Передний мост

Введение

Амортизаторы

Общие сведения

Проверка и утилизация амортизаторов

Передние пружины

Общие сведения

Установка зазора в передних подшипниках

Стабилизатор поперечной устойчивости

Задний мост

Введение

Задние амортизаторы

Задние пружины

Полуоси

Общие сведения

Снятие полуосей/ замена резиновых манжет

Зачем нужен амортизатор

Типы амортизаторов

Дополнительная защита шаровых шарниров рулевых тяг

"Хитрые" болты и гайки

Рулевое управление

Введение

Блок надувной подушки безопасности на рулевом колесе

Рулевое колесо

Рулевая трапеция

Манжеты шарниров рулевой трапеции

Насос гидроусилителя руля

Установка развала-схождения

Легко и непринужденно

Техническое обслуживание системы рулевого управления

Диагностика неисправностей системы рулевого управления

Тормозная система

Введение

Антиблокировочная система - ABS

Дополнительное оборудование - система ASR

Технические данные тормозной системы

Накладки передних тормозных колодок

Накладки задних дисковых тормозов

Снятие и установка

Проверка толщины тормозных дисков и их бокового биения

Суппорт

Передний тормозной диск

Задний тормозной диск

Тормозная жидкость

Удаление воздуха из тормозной системы

Тормозные трубопроводы / шланги

Замена тормозных магистралей

Тормозные колодки стояночного тормоза

Регулировка стояночного тормоза

Выключатель стоп-сигнала

Диагностика неисправностей тормозов

Колеса и шины

Технические характеристики

Обслуживание колес и шин

Диагностика неисправностей шин

Кузов

Введение

Передняя дверь

Задняя дверь

Ручка передней двери

Ручка задней двери

Дверной замок

Внутренняя обшивка дверей

Передний стеклоподъемник

Стекло переднего окна

Задний стеклоподъемник

Стекло передней двери

Двигатель стеклоподъемника

Перчаточный бокс

Защитное покрытие рукоятки переключения передач

Передняя пепельница

Средняя консоль

Панель обслуживания отопления

Внутренняя обшивка А-стойки

Внутренняя обшивка С-стойки

Переднее сиденье

Заднее сиденье

Центральный замок

Общие сведения

Элементы центрального замка

Наружное зеркало/ стекло зеркала

Покрытие под приборной панелью

Передний бампер

Задний бампер

Внутреннее крыло автомобиля

Крыло автомобиля

Решетка радиатора/ эмблема Mercedes

Тяга капота двигателя

Покрытие под ветровым стеклом

Устройство подачи воздуха для обогрева салона

Водосборник

Лакокрасочное покрытие

Коррозия металла

Автомакияж

Что скрипит?

Люк

Электрооборудование

Система электрооборудования

Введение

Измерительные приборы

Техника измерений

Проверки электрооборудования

Звуковой сигнал

Замены предохранителей

Аккумуляторная батарея

Общие сведения

Необслуживаемые аккумуляторные батареи

Проверка аккумуляторной батареи

Саморазряд аккумуляторной батареи

Зарядка аккумуляторной батареи

Хранение аккумуляторной батареи

Диагностика неисправностей аккумуляторной батареи

Генератор

Общие сведения

Диагностика неисправностей генератора

Стартер

Общие сведения

Диагностика неисправностей стартера

Тяговое реле

Система освещения

Общие сведения

Лампы ближнего, дальнего и противотуманного света

Лампа в переднем фонаре указателя поворота

Лампа в заднем фонаре

Лампа в фонаре освещения номерного знака

Плафон в салоне

Фонарь указателя поворота

Фара

Общие сведения

Регулировка фар

Задний фонарь

Приборы

Приборная панель

Лампы накаливания на панели приборов

Переключатель света

Радиоприемник

Антенна

Общие сведения

Телескоп автоматической антенны

Динамики

Резиновые щетки стеклоочистителей

Общие сведения

Диагностика неисправностей щеток стеклоочистителей

Жиклеры стеклоомывателя

Моющие форсунки фар

Стеклоочиститель и его двигатель

Защити свою машину сам

Противоугонный "иммунодефицит"

Почему тускнеют фары

"Галогенки"

Электросхемы

Общая информация

Пользование электросхемами

Сокращения в электросхемах

Электрооборудование - стартер, генератор, аккумулятор (БД 111 HFM/PMS)

Ключ к схеме электрооборудования

Наружное освещение (БД, ДД)

Ключ к схеме наружного освещения

Внутреннее освещение (БД, ДД)

Ключ к схеме внутреннего освещения

Панель приборов (БД 111 HRM/ PMS/ 104 HFM)

Ключ к схеме панели приборов

Панель приборов (ДД 601/ 604/ 605)

Ключ к схеме панели приборов

Электрооборудование - стартер, генератор, аккумулятор (ДД 601/ 604/ 605)

Ключ к схеме электрооборудования

3.2.7. Распределительный вал

3.2.7.1. Двигатель объемом 2,0 л

ОБЩИЕ СВЕДЕНИЯ

Распредвал снимается наверх при установленной головке блока цилиндров.
Предупреждение

Если детали газораспределения будут использоваться снова, их нужно установить на прежние места. Чтобы избежать путаницы, следует изготовить специальный ящик для их хранения.


Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод "массы" (–) от аккумулятора.
Предупреждение

При этом стирается противоугонный код радио.


2. Снимите поперечную трубу воздушного фильтра.
3. Отвинтите крышку головки блока цилиндров.
4. Установите двигатель в верхнюю мертвую точку зажигания. Для этого следует прокручивать двигатель, пока не совпадут маркировки на картере распредвала и ременном шкиве коленвала. Указание: верхняя мертвая точка (ВМТ) является наивысшим положением, которого достигает поршень при движении в цилиндре. При этом следует различать мертвую точку зажигания, после которой поршень сжимает всасываемый воздух, и просто верхнюю мертвую точку, после которой поршень выталкивает газы сгорания.

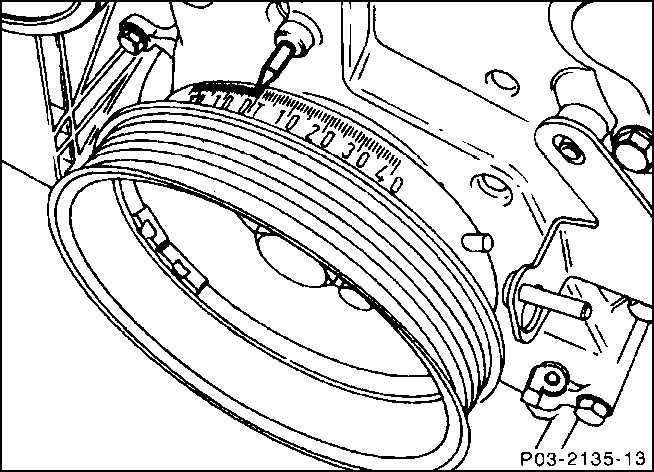

5. Установите коробку передач в положение холостого хода и с помощью звездочки, укрепленной центральным болтом ременного шкива коленвала поворачивайте коленвал в направлении вращения двигателя, т. е. по часовой стрелке. Поворачивайте до тех пор, пока маркировка "О.Т." (ВМТ) на ременном шкиве не установится под указателем.
Предупреждение

Не вращайте двигатель в обратном направлении. Ни в коем случае не поворачивайте его за болт крепления шестерни распредвала.

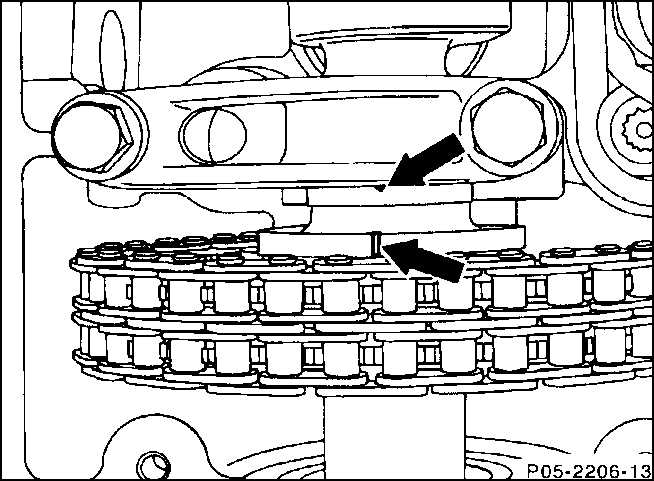

6. Одновременно должны совпасть маркировки (стрелки) на фланце распредвала и на крышке первого подшипника. Если эти маркировки не совпали, следует повернуть коленвал еще на один полный оборот.
7. Снимите натяжитель цепи.
8. Автомобили с регулятором высоты: отвинтите нагнетательный масляный насос и вместе с подсоединенными шлангами отложите в сторону. Снимите уплотнительное кольцо круглого сечения и ведущий диск.
Предупреждение

Не ослабляйте оба болта с внутренним шестигранником для крепления крышки. Эти болты имеют сквозную резьбу, которая видна между крышкой и картером.

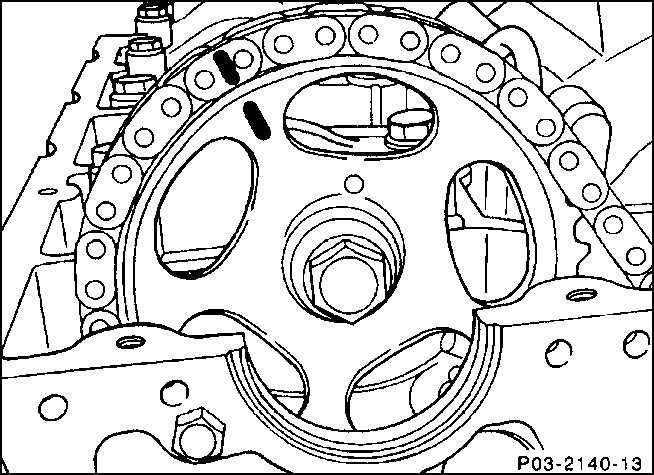

9. Обозначьте положение распределительной шестерни и цепи управления относительно друг друга с помощью лака или штихеля, предварительно протерев тряпкой это место на цепи и шестерне распредвала.

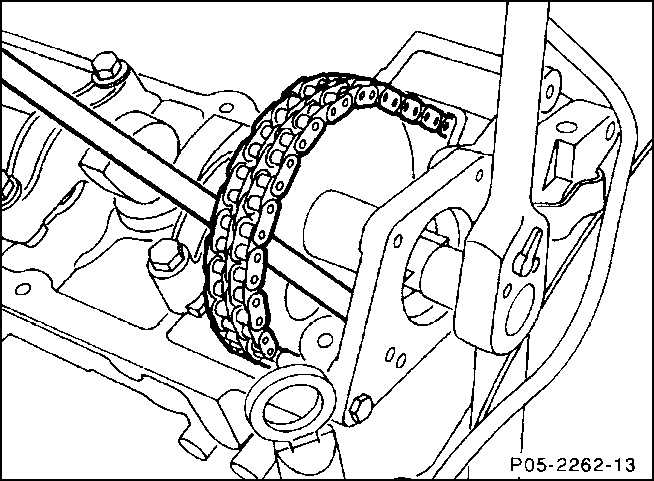

10. Зафиксируйте шестерню распредвала, для чего вставьте в одно из отверстий в шестерне штырь или большую отвертку.
11. Выкрутите болт крепления, снимите распределительную шестерню. В автомобилях с регулировкой высоты Извлеките поводковую гильзу.
Предупреждение

Управляющая цепь должна оставаться далее в зацеплении с шестернями коленвала и топливного насоса. Иначе изменятся фазы газораспределения, что может привести к неисправности двигателя.


12. Управляющую цепь отложите в сторону и прикрепите проволокой к головке блока цилиндров.
13. Отметьте лаком положение крышек подшипников распредвала.
14. Отвинтите крышки подшипников распредвала.

Предупреждение

Чтобы избежать повреждений распредвала, следует строго соблюдать последовательность отвинчивания.

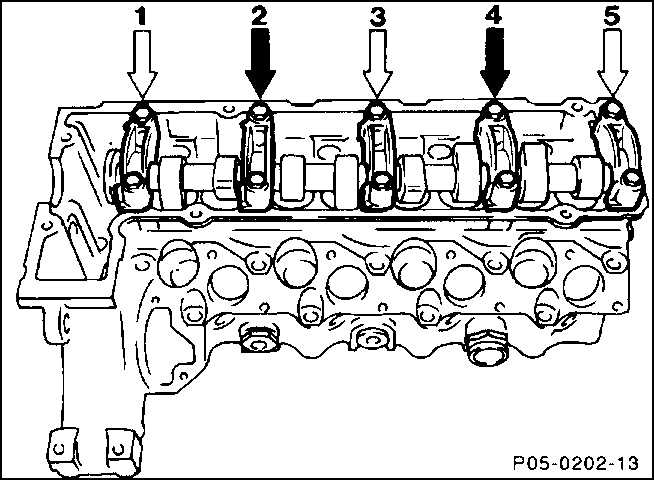

15. Сначала отвинтите оба болта на подшипниках распределительного вала 1, 3 и 5 (белые стрелки). Затем ослабьте оба болта крышек подшипников 2 и 4 поочередно и постепенно (соответственно на 1/2 оборота и на один оборот), пока не снимется противодействие (черные стрелки).
16. Извлеките распредвал вверх.

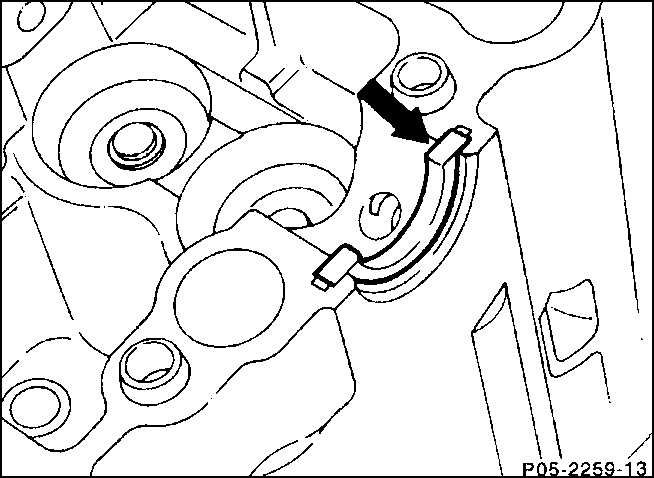

17. Извлеките шайбу (стрелка) для осевой фиксации распредвала из головки блока цилиндров и проверьте ее состояние, в случае необходимости замените.

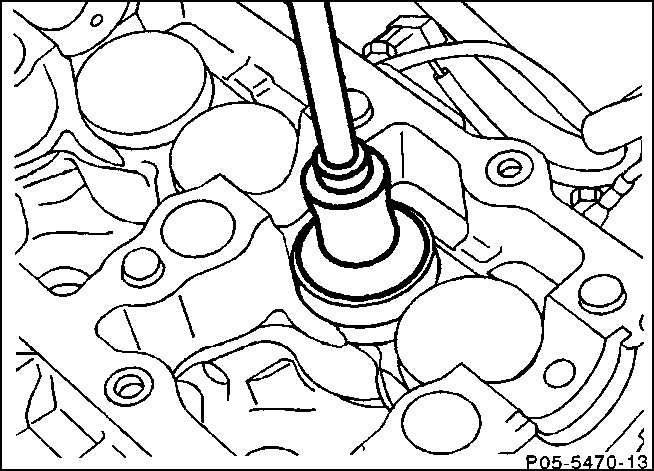

18. Вытяните тарельчатый толкатель с помощью резинового сифона (d 30 мм), например, HAZET 735-2.

Предупреждение

Не используйте для этой операции магнитный сифон: при этом намагничиваются поверхности скольжения толкателя, и впоследствии на них может осаждаться мельчайшая металлическая стружка, что приведет к повреждению толкателей и кулачков. Сифон можно изготовить самостоятельно, используя бытовой настенный крючок и присоску.

Перед извлечением тщательно очистите поверхность толкателя.



Установка
Предупреждение

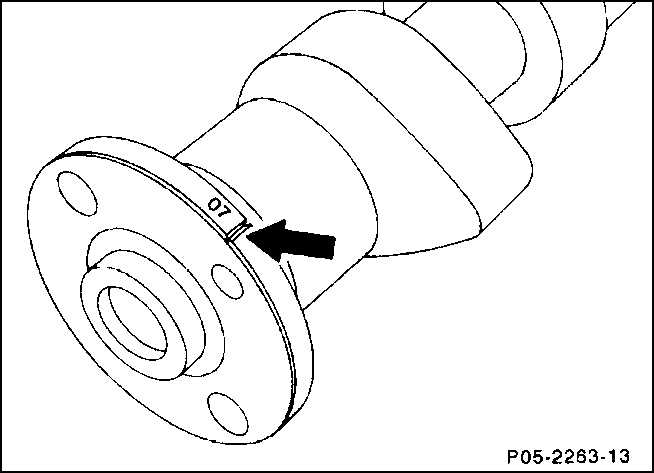

Устанавливайте только распредвал с индексом "13". Индекс выбит рядом с меткой для обозначения положения ВМТ на фланце распредвала.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Тщательно очистите распредвал и крышки подшипников промывочным бензином и смажьте маслом, очистите поверхности прилегания уплотнительных прокладок.
2. Шайбу для осевой фиксации распредвала введите в канавку головки блока цилиндров.

Предупреждение

Если устанавливается новый распредвал или обрабатывалась головка блока цилиндров, то после прикручивания болтами крышек подшипников надо проверить распредвал на плавность вращения.


3. Смажьте новый распредвал моторным маслом и вставьте в головку блока цилиндров.
Предупреждение

Тарельчатые толкатели остаются демонтированными.


4. Установите крышки подшипников распредвала в соответствии с приведенными обозначениями и равномерно завинтите с моментом 25 Н.м. При этом вращайте распредвал.
5. Для вращения распредвала вместо болта крепления ввинтите болт с внутренним шестигранником М 10х30 (01).
6. Если распредвал вращается тяжело, по отдельности ослабляйте болты крышек подшипников, пока не будет найдено место заклинивания.
7. Снимите распредвал и измерьте место посадки этого подшипника. Диаметр опорной шейки: 30,934–30,950 мм.
8. Если монтируется прежний распределительный вал, то его следует проверить на биение.
9. Смажьте тарельчатые толкатели моторным маслом и установите.
Предупреждение

Устанавливайте толкатели на те же места, что и перед разборкой.


10. Смажьте распредвал и положите в головку блока цилиндров так, чтобы маркировка ВМТ (стрелка) была направлена вертикально вверх. При этом обращайте внимание на прочность посадки осевой стопорной шайбы.
11. Установите крышки подшипников 2 и 4 и закрепите слегка болтами вручную. Затем поочередно закрутите последовательно болты крепления на один оборот и, наконец, затяните с моментом 25 Н.м.
12. Остальные крышки подшипников могут устанавливаться в любой последовательности. Момент затяжки: 25 Н.м.
13. Отвинтите шестерню распределительного вала от головки блока цилиндров и так установите управляющую цепь, чтобы совпали нанесенные маркировки.
14. Наденьте распределительную шестерню на фланец распределительного вала. Центрируйте распределительную шестерню с помощью установочного штифта.
15. В автомобилях с регулировкой высоты смажьте и установите поводковую гильзу.
16. Закрутите распределительную шестерню с моментом 25 Н.м. и, наконец, доверните болт рожковым ключом на 90° (1/4 оборота). При затягивании распределительной шестерни используйте в качестве контропоры отвертку или штырь.
17. Установите натяжитель цепи.
18. Установите нагнетательный масляный насос, если он демонтировался, и привинтите к фланцу с моментом 10 Н.м., предварительно установив ведущий диск и новое уплотняющее кольцо круглого сечения.

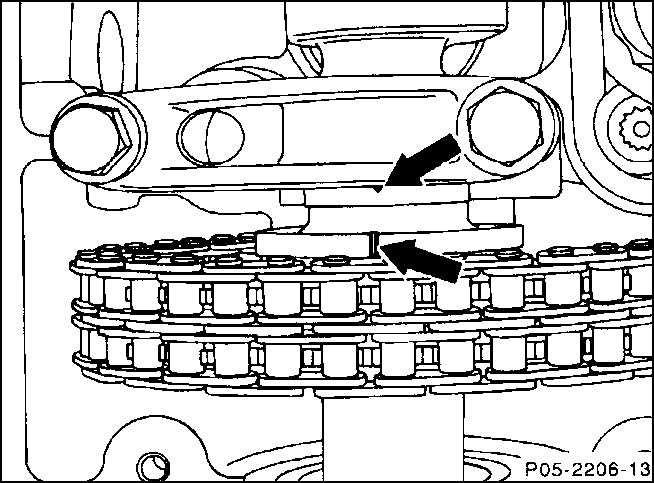

19. Установите двигатель в ВМТ зажигания и проконтролируйте совпадение маркировок на ременном шкиве коленчатого вала и фланце распределительного вала (стрелки).
20. Установите крышку головки блока цилиндров и закрутите ее болты крепления с моментом 10 Н.м. Перед этим проверьте уплотнительную прокладку на наличие повреждений и в случае необходимости замените.
21. Установите поперечную трубу воздушного фильтра.
22. Подсоедините провод "массы" аккумулятора (–).
23. Выставьте время на часах.
24. Задайте противоугонный код радио.
25. Прогрейте двигатель и проверьте герметичность крышки головки блока цилиндров.
