| Тип: |
MB Audio 30 |
| Модель: |
Becker BE4700 |
| Воспроизводит: |
cd-диски |
| Подключение CD-чейнджера: |
да (оптический) |
| Оригинальный номер: |
А168 820 08 26 |
| Номер опции: |
353 |
| Штатно устанавливалась: |
[w202], w208, r129, w210, w168, r170, w163 (07.99 - ...) |
Порядок ввода кода разблокировки:
• Включаете питание автомагнитолы.
• Вращая правый регулятор выбрать первую цифру кода. Затем коротким нажатием на правый регулятор переходим ко второй цифре. И так далее, пока на дисплее не появится верный код.
• Когда на дисплее высветится корректный код, следует нажать и удерживать правый регулятор до принятия кода.
• Магнитола включится.
|

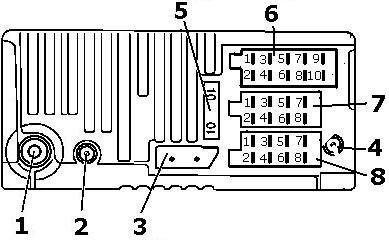

| Схема подключения |
 |
1 |
вход антенны FM/AM |
| 2 |
вход антенны FM/AM с разделителем |
| 3 |
гнездо разъема D2B (оптоволоконная шина) |
| 4 |
GPS вход |
| 5 |
предохранитель |
| 6 |
1-сигнал CAN-high (кроме 168,170,163)
2-сигнал CAN-Low (кроме 168,170,163)
3-сигнал задней передачи (кроме 208,210)
4-сигнал Wake-Up
|
| 7 |
1-динамик задний правый (+)
2-динамик задний правый (-)
3-динамик передний правый (+)
4-динамик передний правый (-)
5-динамик передний левый (+)
6-динамик передний левый (-)
7-динамик задний левый (+)
8 -динамик задний левый (-)
|
| 8 |
1-сигнал скорости для увеличения громкости
2-диагностический вывод (K-Line)
3-сигнал от телефона
4-постоянный плюс (клемма 30)
5-управляющий сигнал на антенну, питание антенного усилителя и аудиоусилителя
6-подсветка (клемма 58)-кроме 208,210 (сигнал проходит по CAN-шине)
7-сигнал зажигания (клемма 15)
8-масса (клемма 31).
|

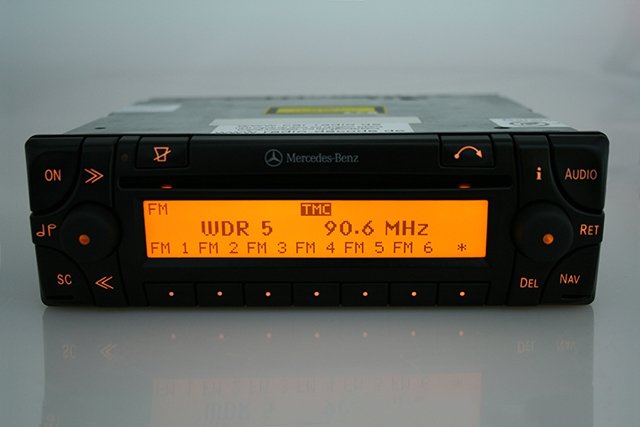

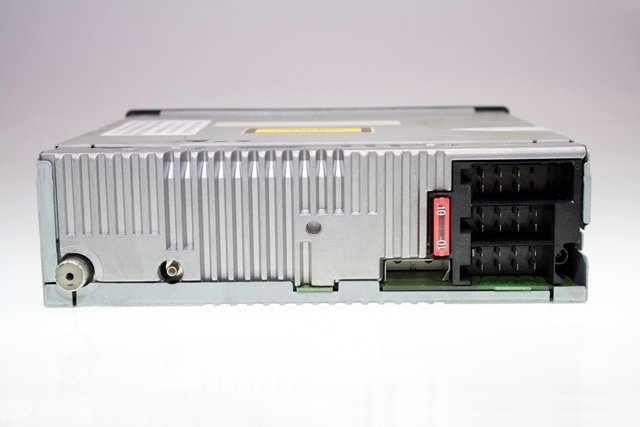

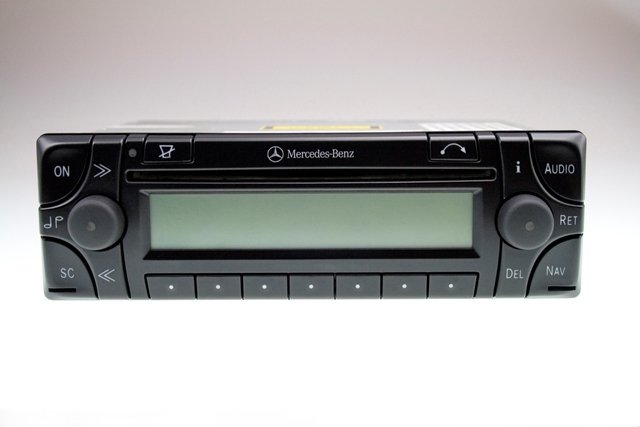

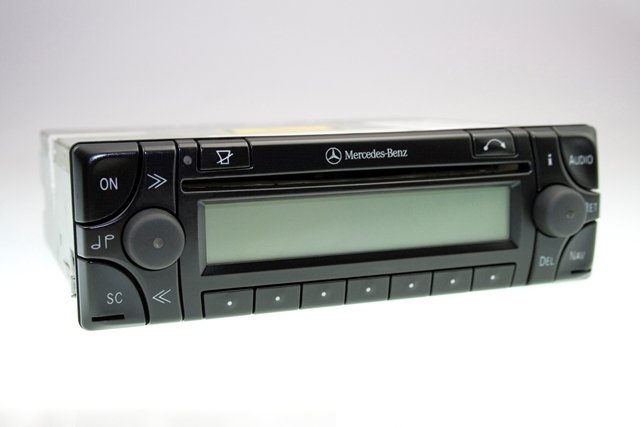

| Фотографии |
|
|
