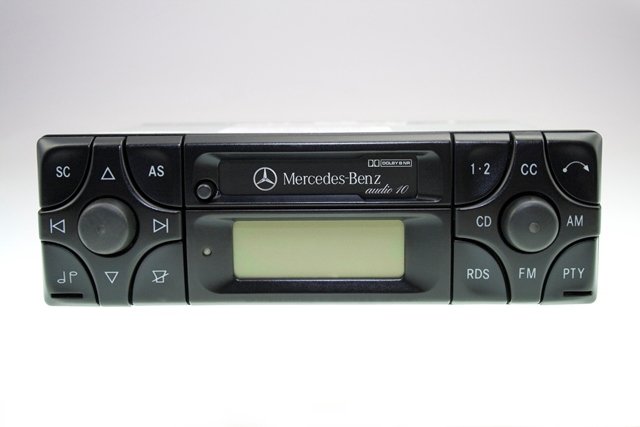

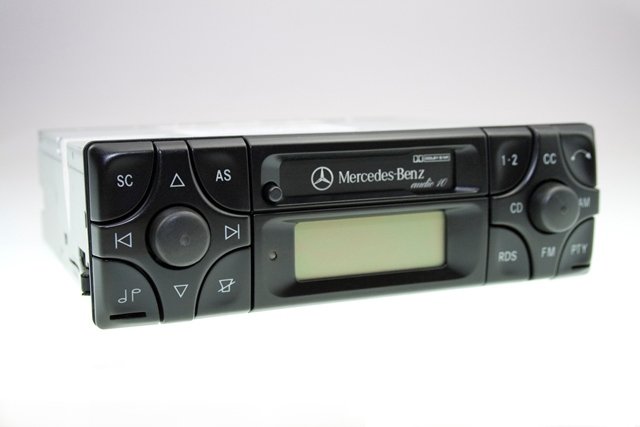

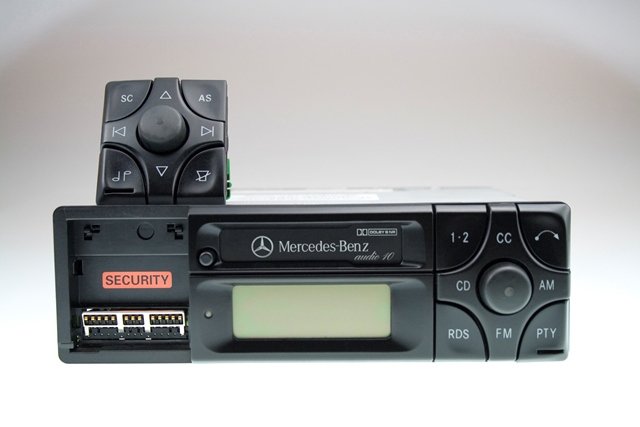

Mercedes-Benz Audio 10 Becker BE3200
Тип: MB Audio 10
Модель: Becker BE3200
Воспроизводит: аудиокассеты
Подключение CD-чейнджера: да (оптический)
Оригинальный номер: А208 820 03 86
Номер опции: 753
Штатно устанавливалась: [w202], w208, r129, w210, w168, r170, w163 (06.98 - ...)

Порядок ввода кода разблокировки:

• Включаете питание автомагнитолы. На дисплее высветится "CODE", буква "C" мигает.
• Ввод кода осуществляется прямым нажатием кнопок. Допустим код вашей магнитолы "1234". То и нажимать следует те же кнопки, т. е. "1-2-3-4".
• Когда на дисплее высветится корректный код, следует нажать и удерживать правую ручку.
• Магнитола включится.

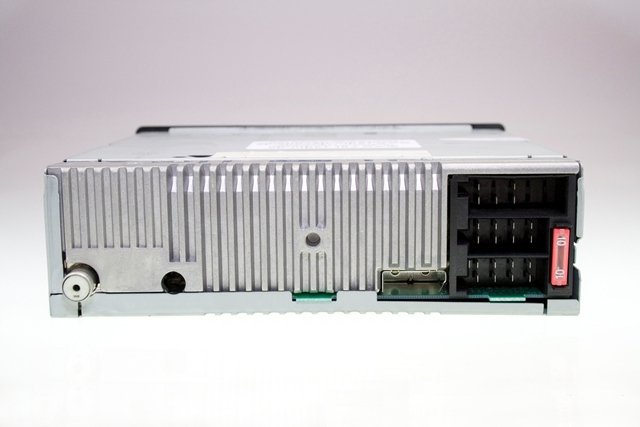

Схема подключения
1 гнездо разъема D2B (оптоволоконная шина)
2 1-сигнал скорости для увеличения громкости
2-диагностический вывод (K-Line)
3-сигнал от телефона
4-постоянный плюс (клемма 30)
5-управляющий сигнал на антенну, питание антенного усилителя и аудиоусилителя
6-подсветка (клемма 58)
7-сигнал зажигания (клемма 15)
8-масса (клемма 31)
3 4-вывод Wake-Up
5-постоянный плюс для CD-чейнджера (клемма 30)
6-масса для CD-чейнджера (клемма 31)
4 1-динамик задний правый (+)
2-динамик задний правый (-)
3-динамик передний правый (+)
4-динамик передний правый (-)
5-динамик передний левый (+)
6-динамик передний левый (-)
7-динамик задний левый (+)
8 -динамик задний левый (-)
5 предохранитель
