Mercedes-Benz Exquisit Becker BE1490
Тип: MB Exquisit
Модель: Becker BE1490
Воспроизводит: аудиокассеты
Подключение CD-чейнджера: да (проводной)
Оригинальный номер: А003 820 56 86
Номер опции: 510
Штатно устанавливалась: w202 (А022931/F014207 - А653728/F758207)
w210 (... - А698507|Х012425)

Порядок ввода кода разблокировки:

• Включаете питание автомагнитолы. На дисплее высветится "CODE", буква "C" мигает.
• Ввод кода осуществляется прямым нажатием кнопок. Допустим код вашей магнитолы "64243". То и нажимать следует те же кнопки, т. е. "6-4-2-4-3".
• Когда на дисплее высветится корректный код, следует нажать кнопку "SC".
• Магнитола включится.

Схема подключения
1 гнездо для антенны FM/AM
2 1-сигнал скорости для увеличения громкости (на w163 - сигнал от телефона)
2-управляющий сигнал на антенну (только Япония)
3-сигнал от телефона
4-постоянный плюс (клемма 30)
5-управляющий сигнал на антенну, питание антенного усилителя и аудиоусилителя
6-подсветка (клемма 58)
7-сигнал зажигания (клемма 15)
8-масса (клемма 31)
3 1-динамик задний правый(+)
2-динамик задний правый (-)
3-динамик передний правый (+)
4-динамик передний правый (-)
5-динамик передний левый (+)
6-динамик передний левый (-)
7-динамик задний левый (+)
8 -динамик задний левый (-)
4 подключение CD-чейнджера (кодировка по жгуту электропроводки)
5 предохранитель

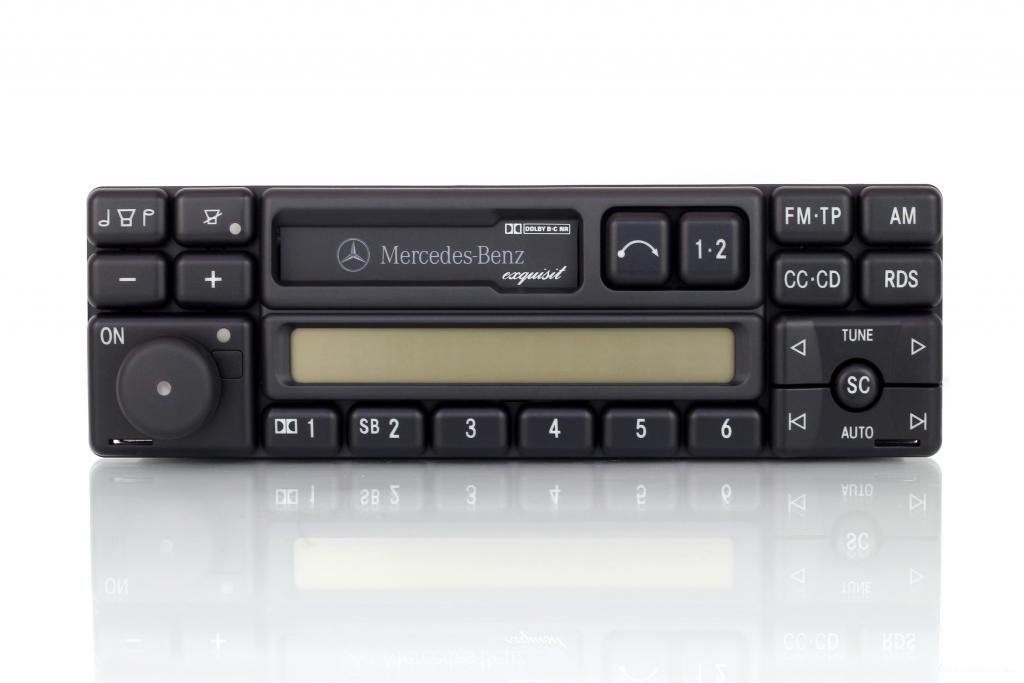

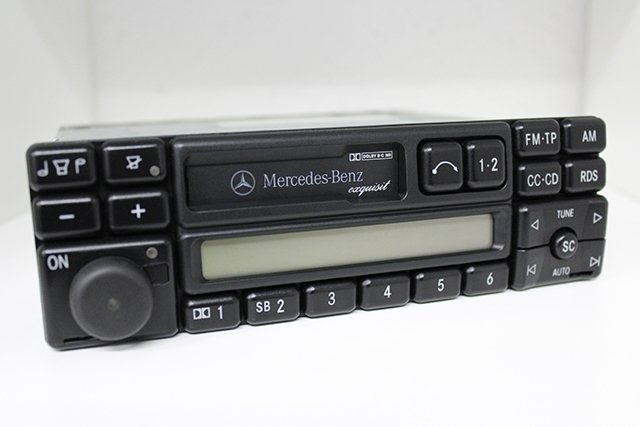

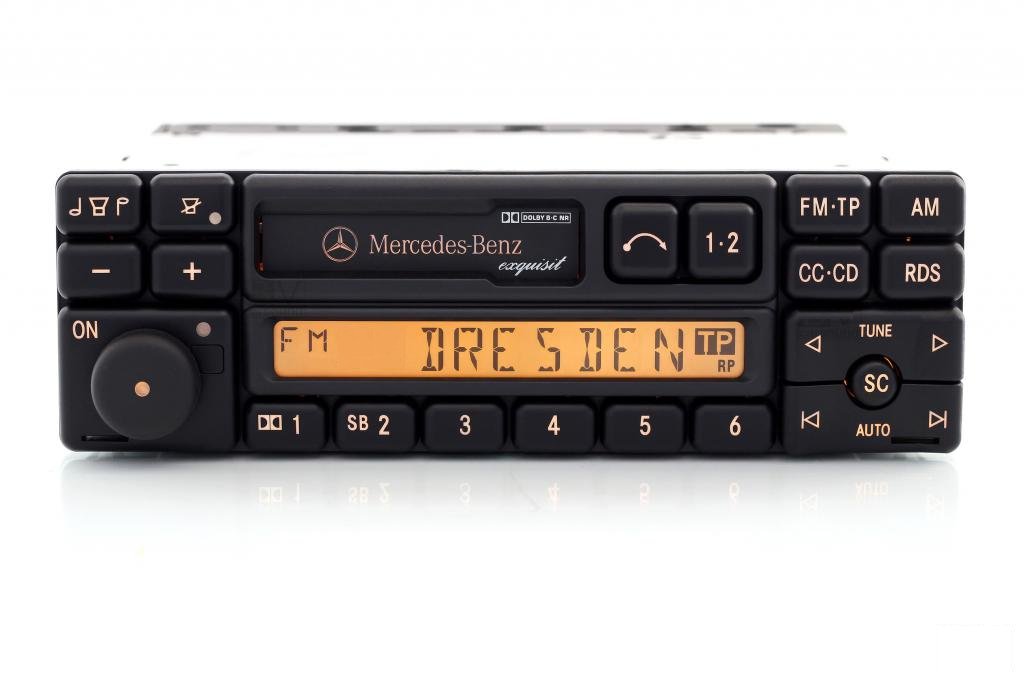

Фотографии
